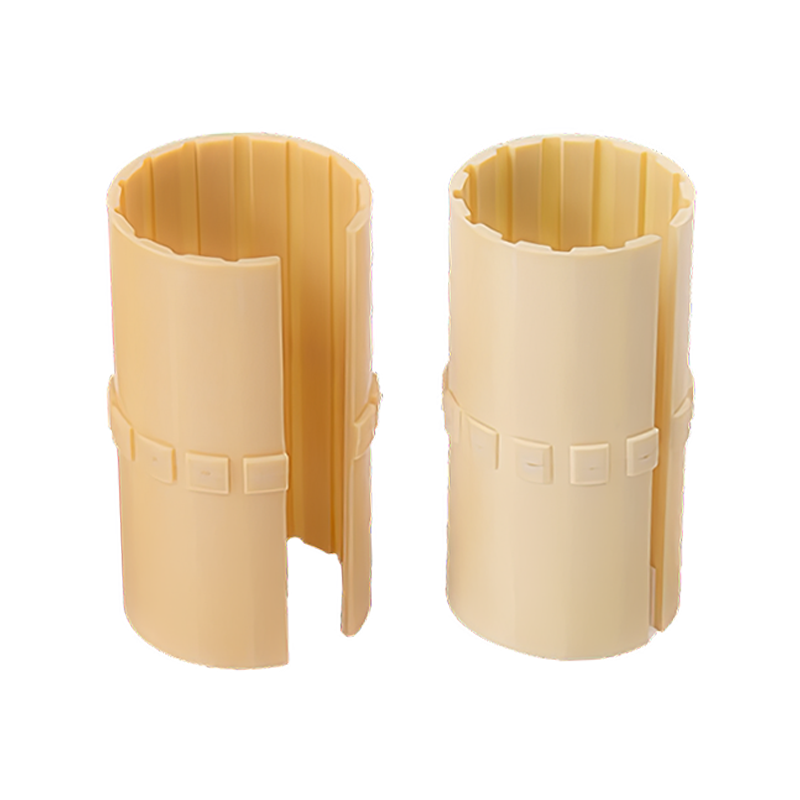

HZ-LIN Màng trượt vòng bi nhựa kỹ thuật kín

Màng trượt vòng bi nhựa kỹ thuật HZ-LIN được chế tạo từ polyme gia cố bằng sợi tiên tiến được nhúng với chất bôi trơn rắn, đảm bảo khả năng chống mài mòn đặc biệt và vận hành không cần bảo trì. Sự pha trộn tối ưu của nhựa gốc, sợi gia cố và các hạt bôi trơn được bọc vi mô giúp giảm ma sát nhất quán ở các tải trọng và tốc độ khác nhau.

Chất liệu: Ma trận nhựa kỹ thuật cường độ cao (ví dụ: POM, PA66) có chất bôi trơn rắn nhúng (PTFE, than chì).

Thiết kế:
Tự bôi trơn thông qua việc giải phóng có kiểm soát các hạt bôi trơn khi chuyển động.
Chống ăn mòn, trơ hóa học và chống bụi xâm nhập.
Nhẹ với cường độ nén cao (tải trọng tĩnh lên tới 120MPa).

Hiệu suất:
Hệ số ma sát thấp (μ=0,05–0,15) trong khoảng -40°C đến 120°C.
Giá trị PV tuyệt vời (≤1,5 MPa·m/s) cho các ứng dụng động.
Hấp thụ các chất gây ô nhiễm cứng mà không ảnh hưởng đến tính toàn vẹn bề mặt.
Ứng dụng: Hệ thống băng tải, máy đóng gói, trục nông nghiệp và khớp quay tốc độ thấp.

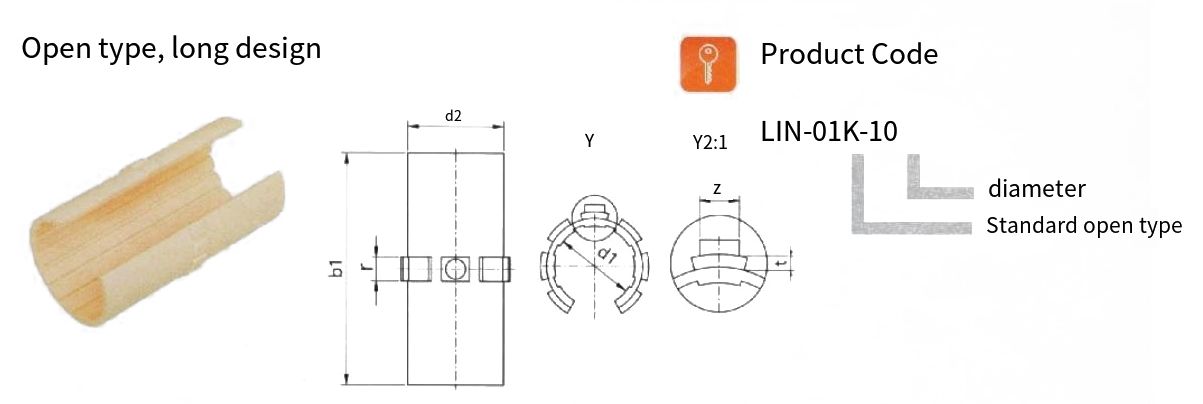

Thích hợp cho trục hỗ trợ
Kích thước: mm

Mã sản phẩm	d1	khoan dung	D2	b1	r	t	Với	trọng lượng g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

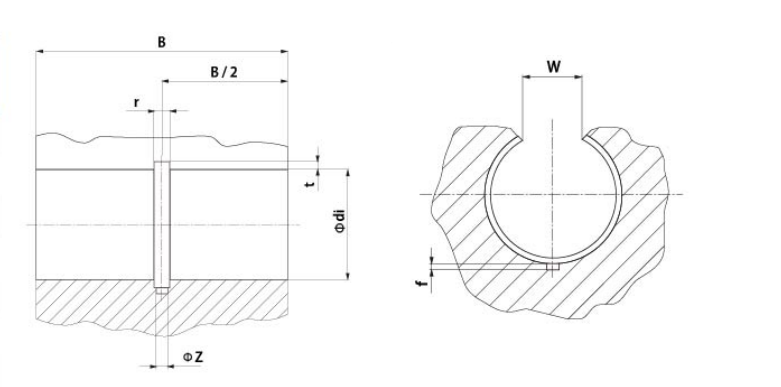

Bản vẽ lắp thử lỗ đế của màng trượt LN-01
Kích thước: mm

Mã sản phẩm	Trục Φ	của H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

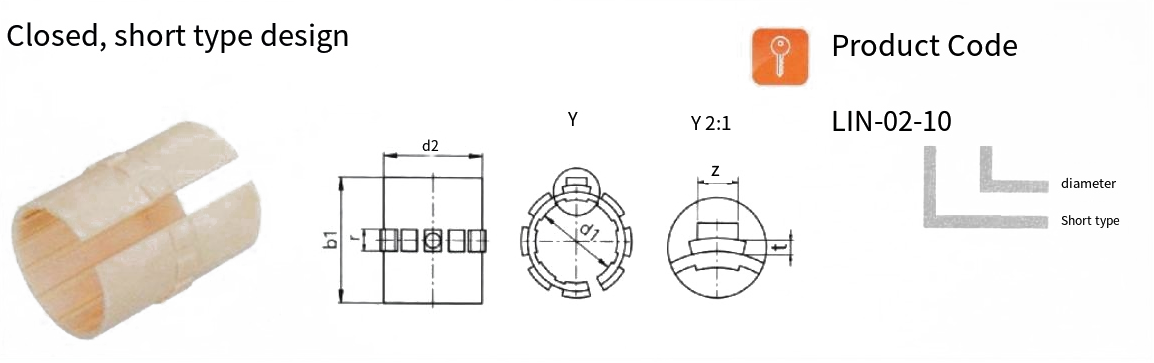

Phim trượt LIN

Kích thước: mm

Mã sản phẩm	d1	Việc vặt	D2	b1	r	t	z	Giá trị tối đa F động lực học P=5MPa[N]	Giá trị tối đa F trạng thái tĩnh P=35MPa[N]	cân nặng g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

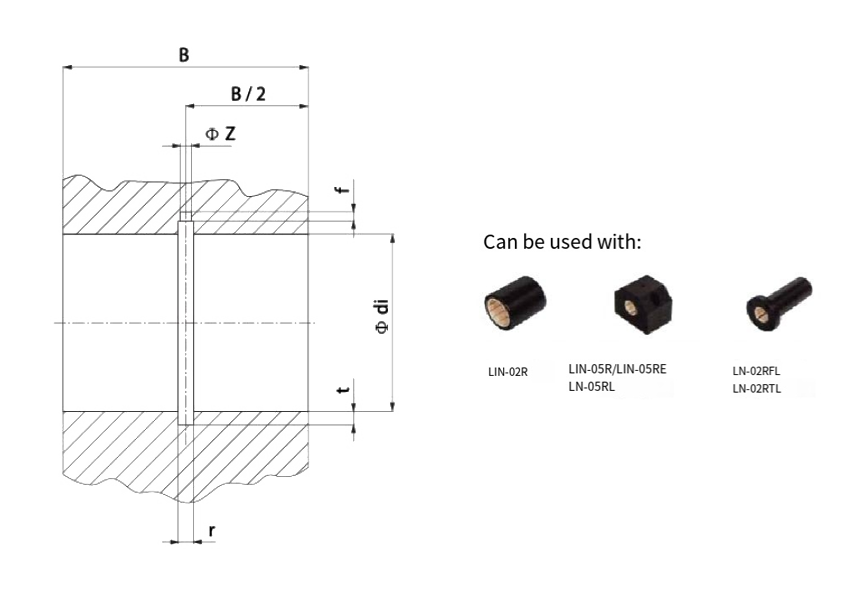

Bản vẽ lắp ráp lỗ đế của màng trượt LN-02
Kích thước: mm

Mã sản phẩm	Trục Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
