Lợi thế và sử dụng
Vì nghề thủ công truyền thống có mối liên hệ giữa ống lót với trụ và hệ số ma sát lớn hơn. bây giờ chúng tôi đã thay đổi cách làm việc thành ống lót dẫn hướng trực tiếp bằng bi thép. Vì vậy độ chính xác được cải thiện. nó bao gồm cả cuộn chủ động và hệ số ma sát thấp hơn, hiện nay chúng đã được sử dụng rộng rãi trong máy đục lỗ, máy khuôn, máy có độ chính xác cao cần quay và chuyển động thẳng đứng.
Yêu cầu phụ tùng đã lắp đặt
1. HƯỚNG DẪN XE TẢI: VẬT LIỆU GcrI5, YB9, XỬ LÝ NHIỆT HRC62-66, ĐIỀU KIỆN KỸ THUẬT THEO GB / T12446.YÊU CẦU 0,01-0,02mm ĐỘ SẮC BỀ MẶT LÀ
2. CÁC BÀI ĐĂNG HƯỚNG DẪN: MATRIALGCrI5,YB9,HEA SỰ TUYỆT VỜI CỦA BỀ MẶT LÀ
3. KIỂM TRA KÍCH THƯỚC: ĐƯỢC KIỂM TRA BẰNG MICROME & ĐỒNG HỒ ĐO BÊN NGOÀI NHƯ THƯỜNG. Ymax Ymax (Ymax 2d' -Dmin) YÊU CẦU 0,01-0,02mm

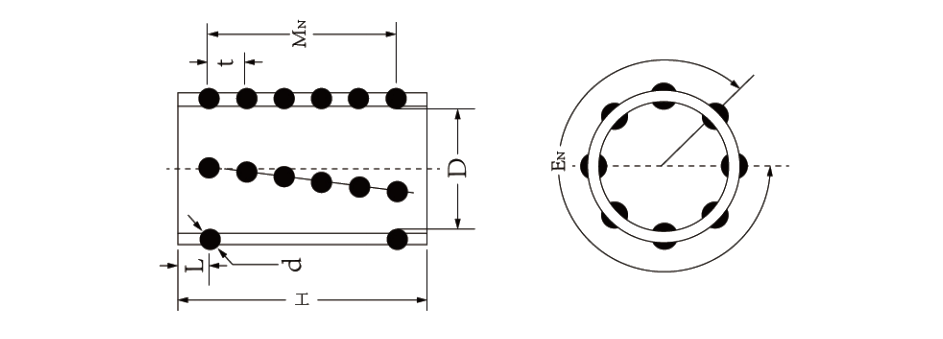

| chỉ định | D | H | d | VN | MN | BÓNG | t | L |
| FZ(*)1950 | 19 | 50 | 3 | 12 | 8 | 96 | 5.5 | 5.75 |
| FZ(*)1960 | 60 | 10 | 120 | 5.25 |
| FZ(*)2050 | 20 | 50 | 8 | 96 | 5.75 |
| FZ(*)2060 | 60 | 10 | 120 | 5.25 |
| FZ(*)2250 | 22 | 50 | 14 | 8 | 112 | 5.75 |
| FZ(*)2260 | 60 | 10 | 140 | 5.25 |
| FZ(*)2360 | 23 | 60 | 10 | 208 | 5.25 |
| FZ(*)2475 | 24 | 75 | 16 | 13 | 128 | 4.50 |
| FZ(*)2550 | 25 | 50 | 8 | 112 | 5.75 |
| FZ(*)2560 | 60 | 10 | 160 | 5.25 |
| FZ(*)2575 | 75 | 13 | 208 | 4.50 |
| FZ(*)2775 | 27 | 75 | 13 | 208 | 4.50 |
| FZ(*)2860 | 28 | 60 | 4 | 14 | 8 | 112 | 6.5 | 7.25 |
| FZ(*)2875 | 75 | 11 | 154 | 5.00 |
| FZ(*)3060 | 30 | 60 | 8 | 112 | 7.25 |
| FZ(*)3075 | 75 | 11 | 154 | 5.00 |
| FZ(*)3260 | 32 | 60 | 16 | 8 | 128 | 7.25 |
| FZ(*)3275 | 75 | 11 | 192 | 5.00 |
| FZ(*)3390 | 90 | 13 | 208 | 6.00 |
| FZ(*)3685 | 36 | 85 | 12 | 192 | 6.75 |
| FZ(*)3690 | 90 | 5 | 13 | 208 | 8.0 | 6.00 |
| FZ(*)3870 | 38 | 70 | 8 | 128 | 7.00 |
| FZ(*)3890 | 90 | 11 | 176 | 5.00 |
| FZ(*)4090 | 40 | 90 | 11 | 176 | 5.00 |
| FZ(*)4590 | 45 | 90 | 18 | 11 | 198 | 5.00 |
| FZ(*)45110 | 110 | 13 | 234 | 7.00 |
| FZ(*)5090 | 50 | 90 | 20 | 11 | 220 | 5.00 |
| FZ(*)50110 | 110 | 13 | 260 | 7.00 |
| FZ(*)6090 | 60 | 90 | 22 | 11 | 242 | 5.00 |
| FZ(*)60110 | 110 | 13 | 286 | 7.00 |
| FZ(*)80130 | 80 | 130 | 28 | 15 | 420 | 9.00 |
