Ống bọc đồng kim loại đơn HZ-090 Nhà sản xuất

Phạm vi ứng dụng và phạm vi ứng dụng của dòng HZ-090

Dòng HZ-090 được chế tạo xung quanh dải hợp kim đồng có thành mỏng, mật độ cao. So với ống bọc đồng đúc truyền thống, cấu trúc dải cuộn tránh được độ xốp co ngót, tăng khả năng chịu tải và cải thiện khả năng chống mài mòn và mỏi. Chúng tôi tạo ra các lỗ dầu, hố và rãnh trực tiếp trên bề mặt ma sát để mỗi ống lót giữ lại dầu mỡ và kéo dài khoảng thời gian tái bôi trơn.

Những ống lót này phù hợp với điều kiện tải trung bình đến cao, tốc độ trung bình đến thấp, ẩm ướt và nhiệt độ cao. Việc lắp đặt điển hình bao gồm thiết bị nâng, máy móc xây dựng và luyện kim, nông cụ và lâm nghiệp, máy công cụ và các bộ phận lái hoặc phanh ô tô.

Lựa chọn vật liệu và xây dựng

Chúng tôi chọn hợp kim và độ dày thành từ điểm làm việc thay vì theo mặc định trong danh mục. Các loại đồng thiếc cho biên độ tải và nhiệt độ cao nhất; các loại đồng thau có khả năng gia công tốt và khả năng chống ăn mòn ở mức tải vừa phải. Dải này được cuộn đến mật độ cao, sau đó được tạo hình và hoàn thiện với mẫu đặc tính dầu theo yêu cầu của ứng dụng.

• Tùy chọn hợp kim: Đồng thiếc CuSn8P (QSn8-0.3 hoặc QSn6.5-0.1) và đồng thau CuZn31Si (H62 hoặc H68).
• Cấu trúc tường: dải cán thành mỏng cho phong bì lắp ráp nhỏ gọn; đồng nguyên khối cho các thiết kế có mặt bích và tải trọng trục cao.

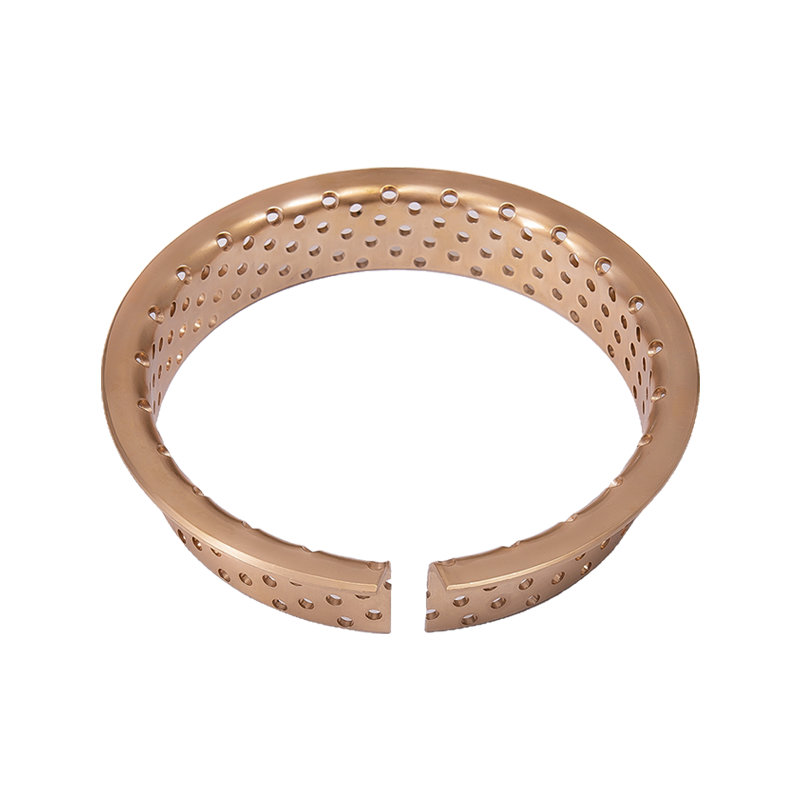

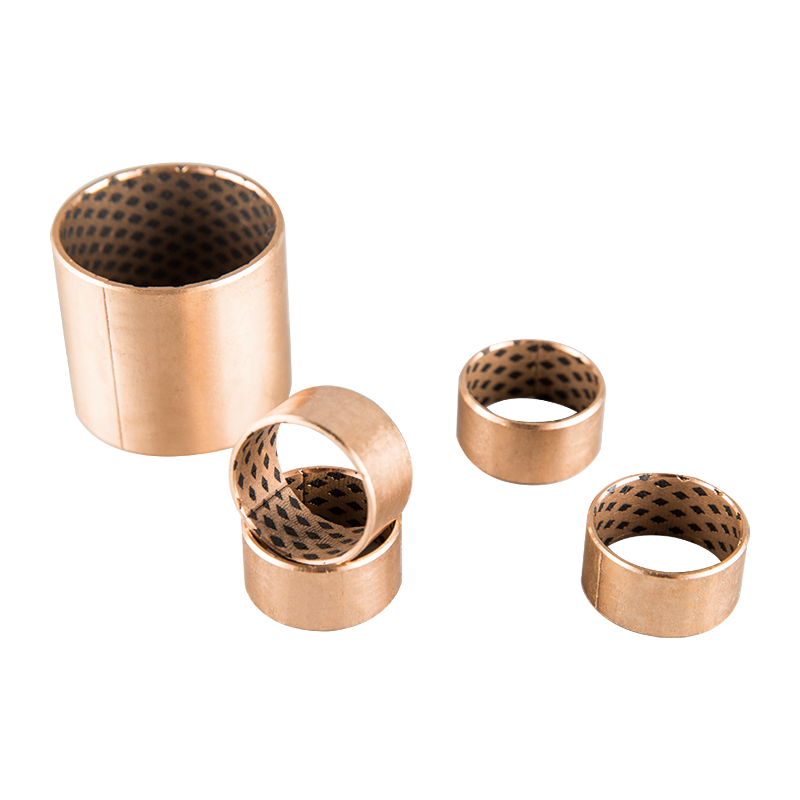

• Tính năng dầu: lỗ dầu thẳng, rãnh hình kim cương, lỗ đục lỗ, hố dầu hoặc lỗ trơn.
• Các hình thức kết thúc: tay áo thẳng, tay áo có mặt bích, tấm đẩy, chịu lực, ván hoặc tấm trượt.
• hội: ép vừa khít vào vỏ gia công; bôi mỡ trước khi lắp vòng đệm ở cả hai đầu.

Thông số kỹ thuật quan trọng và phong bì vận hành

Bảng dưới đây tóm tắt các giới hạn hiệu suất được công bố cho các loại phụ HZ-090 chính. Sử dụng nó để khớp ống lót với tải trọng, tốc độ và nhiệt độ trước khi chúng tôi xác nhận bản vẽ cuối cùng.

Cấu hình và tùy chỉnh

Các sản phẩm tiêu chuẩn bao gồm ống lót thẳng, tấm đẩy và vòng bi chịu áp lực. Công việc phi tiêu chuẩn bao gồm ống lót thẳng, tấm đẩy, tấm ván, ống lót chịu lực, tấm trượt và cụm ống lót bằng thép. Chúng tôi gia công các lỗ dầu, hố và rãnh để phù hợp với phương pháp bôi trơn và mức độ ô nhiễm của địa điểm.

Đối với các chương trình số lượng lớn, chúng tôi sản xuất mẫu trong ba ngày và hỗ trợ sản lượng hàng ngày là 500.000 chiếc trên toàn nhà máy. Dụng cụ và khuôn dập được giữ trong nhà, cho phép chúng tôi điều chỉnh hình dạng lỗ khoan, tường, mặt bích và rãnh mà không cần khởi động lại chuỗi quy trình.

Chất lượng, lắp đặt và khả năng phục vụ

Huazhou vận hành hệ thống quản lý chất lượng và có chứng nhận ô tô IATF16949 và được công nhận doanh nghiệp công nghệ cao quốc gia. Dải đầu vào, ống lót định hình và các chi tiết dầu thành phẩm được kiểm tra theo bản vẽ đã được phê duyệt trước khi đóng gói.

• Cài đặt: ấn ống bọc vào một vỏ sạch, không có gờ; bôi mỡ trước khi lắp vòng đệm cuối.
• Phù hợp: xác nhận dung sai lỗ khoan và trục của vỏ so với bản vẽ để tránh hiện tượng biến dạng hoặc biến dạng lỗ khoan.
• Bảo trì: các lỗ và rãnh dầu giữ lại dầu mỡ, kéo dài khoảng thời gian tái bôi trơn so với ống lót bằng đồng trơn.
• Phụ tùng: tay áo thay thế được sản xuất từ cùng một dụng cụ cho các đơn đặt hàng lặp lại.

Phạm vi vòng bi liên quan

Khi chu kỳ hoạt động không còn đồng được bôi trơn bằng dầu mỡ, chúng tôi sẽ cung cấp các dòng sản phẩm liền kề từ cùng một nhà máy. Vòng bi tự bôi trơn HZ-10 bao gồm các vị trí không cần bảo trì, trong khi Vòng bi composite lưỡng kim HZ-800 phù hợp với các ứng dụng bôi trơn có tải trọng cao hơn. Vòng đệm bằng đồng than chì, vòng đệm lực đẩy và vòng bi nhựa kỹ thuật hoàn thiện dòng sản phẩm dành cho các tổ hợp vật liệu hỗn hợp.

Thông tin chúng tôi sử dụng để định cấu hình giải pháp của bạn

Để chuẩn bị một đề xuất, chúng tôi làm việc từ dữ liệu ứng dụng bên dưới. Trong trường hợp bản vẽ đã tồn tại, chúng tôi sẽ trích dẫn dựa trên bản vẽ đó và xác nhận mẫu tính năng dầu và cấp hợp kim.

• Đường kính trục, lỗ khoan thân và chiều dài ống lót hoặc kích thước mặt bích.
• Tải trọng xuyên tâm, tải trọng trục và chuyển động quay hay dao động.
• Tốc độ trục hoặc tần số hành trình và giá trị PV thu được.
• Phạm vi nhiệt độ hoạt động và điều kiện môi trường xung quanh (bụi, ẩm, rửa trôi).
• Phương pháp bôi trơn: chỉ dùng mỡ, dầu hoặc đổ đầy lần đầu.
• Mẫu tính năng dầu bắt buộc: lỗ, rãnh kim cương, hố hoặc lỗ trơn.
• Số lượng hàng năm, kích thước lô và yêu cầu đóng gói hoặc đánh dấu.

Câu hỏi thường gặp

Ưu điểm chính của ống bọc đồng kim loại đơn HZ-090 là gì?

Cấu trúc dải cuộn thành mỏng giúp tiết kiệm không gian lắp ráp và chất liệu đồng đồng thời mang lại mật độ cao, không bị co ngót và có khả năng chịu tải mạnh. Các lỗ và rãnh dầu chứa dầu mỡ, kéo dài thời gian bôi trơn.

Những ngành công nghiệp nào sử dụng ống lót HZ-090?

Chúng được sử dụng rộng rãi trong máy móc nông nghiệp, máy móc xây dựng và kỹ thuật, hệ thống lái và phanh ô tô, thiết bị nâng hạ, luyện kim, lâm nghiệp và máy công cụ.

Huazhou có thể sản xuất các mẫu rãnh dầu tùy chỉnh và các phiên bản mặt bích không?

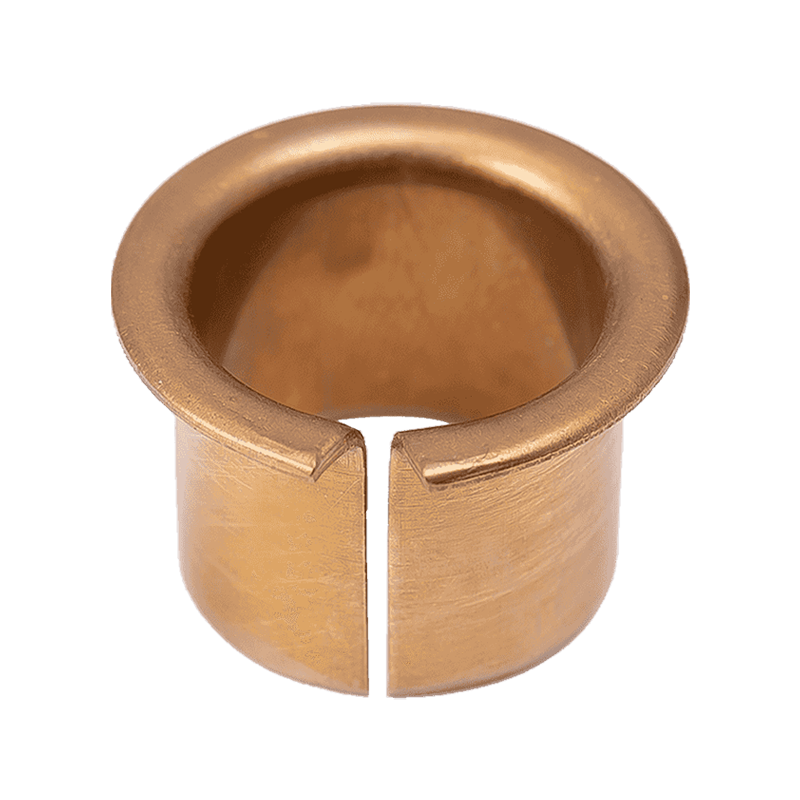

Đúng. Chúng tôi gia công các lỗ dầu, rãnh hình kim cương, hố và mặt bích trên bề mặt ma sát. Các phiên bản mặt bích như HZ090F cung cấp khả năng định vị dọc trục và đơn giản hóa việc lắp đặt trong hộp số, máy bơm và hệ thống băng tải.

Sự khác biệt giữa ống lót bằng đồng thiếc HZ090 và ống lót bằng đồng HZ092 là gì?

HZ090 sử dụng đồng thiếc CuSn8P với tải trọng động tối đa 100 MPa và tốc độ tuyến tính 2,5 m/s. HZ092 sử dụng đồng thau CuZn31Si với 90 MPa và 1,5 m/s, khiến nó phù hợp với các vị trí tải thấp hơn, tốc độ thấp hơn, nơi khả năng chống ăn mòn bằng đồng thau rất hữu ích.

Làm cách nào để yêu cầu báo giá cho ống lót HZ-090?

Gửi kích thước trục và vỏ, tải trọng, tốc độ, nhiệt độ, phương pháp bôi trơn và số lượng hàng năm. Chúng tôi trả lời trong vòng 12 giờ kể từ ngày làm việc và có thể tạo mẫu trong ba ngày để đánh giá.
