Ống bọc đồng than chì HZ-JDB Nhà sản xuất

Ống lót bằng đồng than chì HZ-JDB: Ống lót bằng hợp kim đồng không cần bảo trì

Chiết Giang Huazhou Technology Co., Ltd. sản xuất Ống bọc đồng than chì HZ-JDB họ — ống lót bằng hợp kim đồng có nhúng chất bôi trơn bằng than chì rắn chạy mà không cần tra dầu trong chuyển động chịu tải cao, không liên tục và dao động. Chúng tôi sản xuất những sản phẩm này với tư cách là nhà sản xuất ống bọc đồng than chì HZ-JDB của Trung Quốc từ nhà máy Nanxun, Hồ Châu, cung cấp kích thước hệ mét tiêu chuẩn và cấu hình tùy chỉnh cho dây chuyền sản xuất ô tô, cổng kiểm soát nước, máy móc nhựa, thiết bị ngoại vi bấm lỗ, tua-bin và thiết bị tương tự.

Phạm vi bao gồm ống bọc thẳng, ống bọc có mặt bích và thanh trượt bằng than chì có độ cứng cao. Mỗi biến thể đều sử dụng cùng một nguyên tắc làm việc: phích cắm than chì được phân phối qua ma trận bằng đồng hoặc đồng thau tạo một màng chuyển lên trục, do đó ổ trục duy trì hệ số ma sát thấp ngay cả khi không thể bổ sung dầu mỡ.

Phạm vi HZ-JDB của chúng tôi và nơi mỗi loại phù hợp

Chúng tôi cung cấp ba loại sản phẩm thuộc danh mục ống bọc đồng than chì HZ-JDB. Việc lựa chọn phụ thuộc vào hướng tải, thiết kế vỏ và liệu ứng dụng cần vị trí dọc trục hay giao diện trượt.

Đối với các ứng dụng cũng cần giao diện kim loại được bôi trơn, ống bọc đồng kim loại đơn HZ-090 của chúng tôi và ổ trục composite lưỡng kim HZ-800 bao gồm các tùy chọn rãnh dầu và bệ đỡ bằng thép trong cùng một nhà máy.

Cấp vật liệu và giới hạn làm việc

Chúng tôi gia công ống lót HZ-JDB từ một số loại hợp kim đồng để ổ trục có thể phù hợp với điều kiện tải trọng, nhiệt độ và bôi trơn. Bảng dưới đây tóm tắt các chỉ số kỹ thuật chính mà chúng tôi sử dụng khi chuẩn bị đề xuất.

JDB-1 là loại có mục đích chung của chúng tôi dành cho cả chế độ khô và bôi dầu, bao gồm cả khả năng tiếp xúc với nước. JDB-2 phù hợp với các vị trí tải thấp, nhiệt độ cao. JDB-3 tiết kiệm chi phí bằng cách kết hợp lớp nền bằng thép với lớp lót bằng đồng. JDB-4 thay thế JDB-2 khi nhu cầu cơ học thấp hơn. JDB-5 là loại được gia cố cho các giá đỡ nâng nặng, nhưng ma trận thép của nó không dành cho tiếp xúc với nước, axit hoặc kiềm.

Kích thước, dung sai và tùy chọn cấu hình

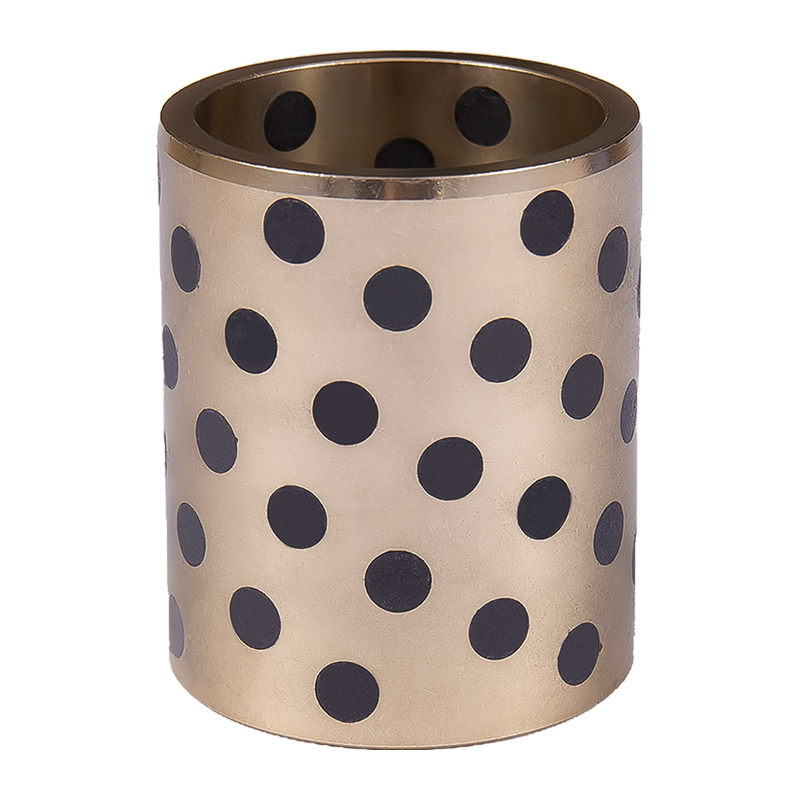

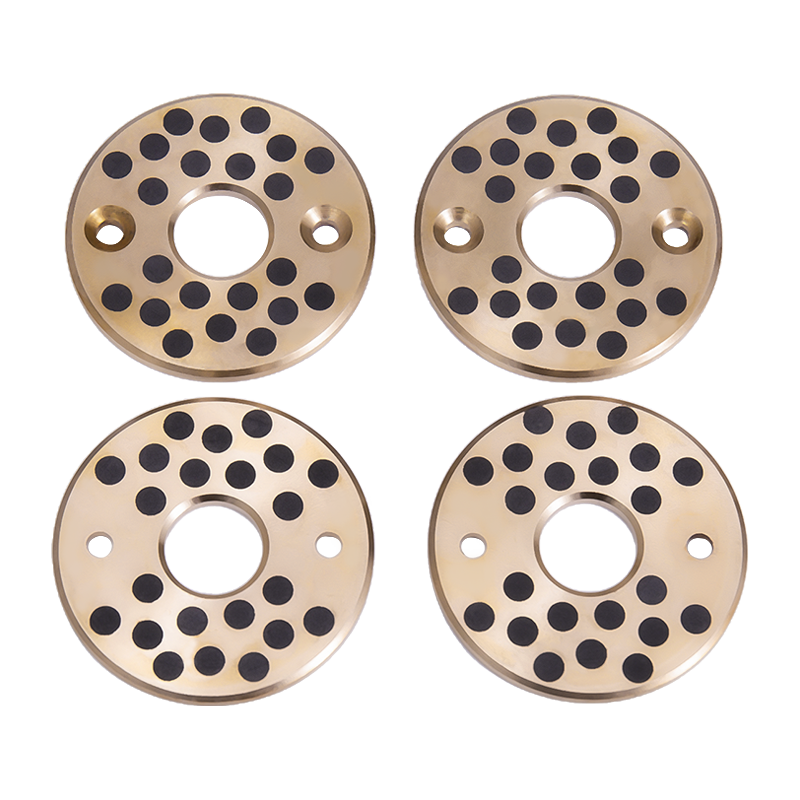

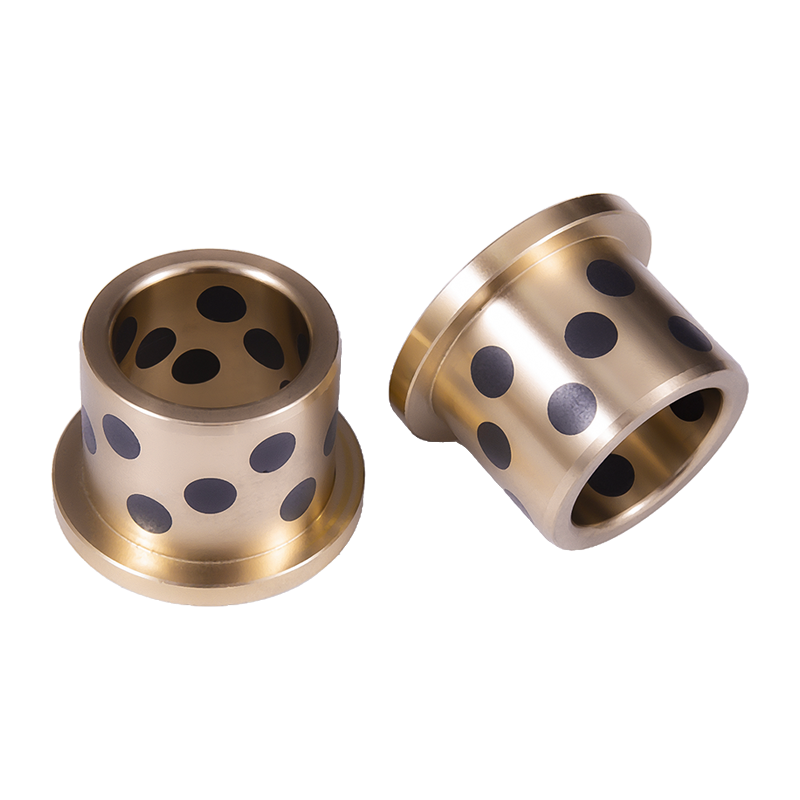

Ống bọc HZ-JDB thẳng được sản xuất với kích thước hệ mét tiêu chuẩn từ lỗ khoan 8 mm đến 150 mm, với các kích thước bổ sung có sẵn theo yêu cầu. Ống bọc HZ-JFB có mặt bích có lỗ khoan từ 10 mm đến 120 mm với đường kính mặt bích khớp với vai vỏ. Thanh trượt than chì HZ-JSP được cung cấp với chiều rộng từ 28 mm đến 150 mm và chiều dài từ 75 mm đến 350 mm.

• Dung sai lỗ khoan: F7 cho ống bọc thẳng, với các biến thể có mặt bích được giữ ở cùng mức độ vừa vặn.
• Đường kính ngoài: m6 để ép khít vào vỏ máy.
• Dung sai chiều dài: −0,30 đến −0,10 mm trên ống tay áo thẳng tiêu chuẩn.
• Mẫu phích cắm than chì: phân bố tiêu chuẩn hoặc được điều chỉnh cho vùng tải và loại chuyển động.
• Tùy chọn mặt bích: mặt bích trơn, mặt bích vát hoặc mặt bích có lỗ lắp.
• Bề mặt hoàn thiện: lỗ khoan và OD được gia công, với các rãnh dầu hoặc lỗ bôi trơn tùy chọn.

Chúng tôi cũng sản xuất các sản phẩm tự bôi trơn có liên quan như vòng bi tự bôi trơn HZ-10 và vòng bi bôi trơn ranh giới HZ-20 khi dự án cần kết hợp các loại vòng bi từ một nhà cung cấp.

Điều kiện ứng dụng và quy trình

Ống bọc đồng than chì HZ-JDB được sử dụng khi không thể duy trì khoảng thời gian bôi trơn một cách đáng tin cậy. Than chì nhúng cung cấp một màng bôi trơn rắn liên tục, do đó ổ trục tiếp tục hoạt động trong điều kiện bụi bặm, khô hoặc nhiệt độ cao. Các vị trí điển hình bao gồm dây chuyền sản xuất ô tô và đầu máy, liên kết tuabin, cửa làm việc và cửa tai nạn của hồ chứa, máy móc nhựa, thiết bị ngoại vi máy dập và trục máy xây dựng.

Đối với chuyển động tải cao, không liên tục hoặc dao động, ma trận hợp kim đồng chịu tải nén trong khi than chì làm giảm ma sát ở bề mặt tiếp xúc. Độ dẫn nhiệt của đồng giúp tản nhiệt sinh ra ở bề mặt ổ trục, hỗ trợ hoạt động ổn định trong các thiết bị hoạt động liên tục.

Kiểm soát và chấp nhận chất lượng

Nhà máy của chúng tôi hoạt động theo hệ thống quản lý chất lượng và có chứng nhận IATF16949 về cung cấp ô tô. Chúng tôi kiểm tra hợp kim đồng đến, kiểm soát vị trí phích cắm than chì và kiểm tra lỗ khoan, đường kính ngoài và chiều dài so với bản vẽ trước khi đóng gói. Đối với các đơn đặt hàng dự án, chúng tôi có thể cung cấp hồ sơ kiểm tra kích thước và chứng chỉ vật liệu cùng với lô hàng.

Thử nghiệm chấp nhận thường bao gồm sự phù hợp, điều kiện bề mặt, sự phân bố than chì và, nếu cần, kiểm tra lần chạy thử trên cơ sở mẫu. Chúng tôi thống nhất kế hoạch kiểm tra với khách hàng trước khi sản xuất để ống lót được giao phù hợp với bản vẽ và điều kiện làm việc.

Thông tin chúng tôi sử dụng để định cấu hình giải pháp của bạn

Để chuẩn bị đề xuất ống bọc đồng than chì HZ-JDB phù hợp, chúng tôi cần các thông tin đầu vào của dự án sau. Dữ liệu càng đầy đủ thì chúng ta càng có thể so sánh cấp độ, kích thước và mẫu than chì một cách chính xác hơn.

• Đường kính trục và lỗ vỏ, có cấp dung sai.
• Tải trọng hướng tâm, tải trọng dọc trục và hướng chuyển động (quay, dao động hoặc tuyến tính).
• Phạm vi nhiệt độ hoạt động và điều kiện môi trường xung quanh (bụi, nước, hóa chất).
• Chu kỳ tốc độ và nhiệm vụ, bao gồm tần số khởi động-dừng.
• Điều kiện bôi trơn: khô, bôi dầu, bôi trơn bằng mỡ hoặc bôi trơn bằng nước.
• Chiều dài ống bọc, yêu cầu về mặt bích và bất kỳ hạn chế lắp đặt nào.
• Số lượng hàng năm và tiến độ giao hàng.
• Bản vẽ hoặc mẫu, nếu cần một hồ sơ tùy chỉnh.

Gửi những chi tiết này thông qua yêu cầu sản phẩm của chúng tôi và chúng tôi sẽ xác nhận loại, kích thước và bố cục than chì được đề xuất. Các mẫu được sản xuất trong 3 ngày và sản lượng hàng ngày của chúng tôi đạt 500.000 chiếc trên các dây chuyền ổ trục tự bôi trơn.

Cài đặt, bảo trì và khả năng phục vụ

Ống lót HZ-JDB được lắp đặt bằng phương pháp ép vào vỏ máy. Đường kính ngoài m6 và lỗ khoan F7 tạo ra lực cản cần thiết để giữ ống bọc ngoài mà không cần ốc vít bổ sung. Đối với loại có mặt bích, mặt bích tựa vào mặt vỏ và ngăn cản chuyển động dọc trục. Chúng tôi khuyên bạn nên vát mép đầu vào trên lỗ vỏ để tránh làm hỏng phích cắm than chì trong quá trình lắp ráp.

Sau khi lắp đặt, ổ trục không cần bôi trơn định kỳ. Kiểm tra bảo trì tập trung vào độ sâu mài mòn, tình trạng bề mặt trục và bất kỳ dấu hiệu quá nhiệt nào. Vì màng than chì có khả năng tự làm mới nên ống lót tiếp tục hoạt động ngay cả khi màng bôi trơn ban đầu bị xáo trộn. Việc thay thế tuân theo quy trình lắp ép tương tự và chúng tôi cung cấp ống lót dự phòng cho bản vẽ ban đầu.

Câu hỏi thường gặp

Sự khác biệt giữa HZ-JDB và HZ-JFB là gì?

HZ-JDB là ống bọc hình trụ thẳng chịu tải hướng tâm. HZ-JFB bổ sung một mặt bích tích hợp giúp định vị ổ trục theo hướng trục và phân phối tải trọng trên một khu vực vỏ lớn hơn. Cả hai đều sử dụng nguyên lý tự bôi trơn bằng than chì đồng.

Ống lót HZ-JDB có thể chạy khô hoàn toàn không?

Đúng. Than chì nhúng cung cấp khả năng bôi trơn rắn, do đó ổ trục hoạt động mà không cần dầu hoặc mỡ. Chạy khô thường xảy ra ở những vị trí có nhiều bụi, nhiệt độ cao hoặc không thể tiếp cận mà việc bôi trơn là không thực tế.

Tôi nên chọn loại nào cho tải trọng cao và nhiệt độ cao?

JDB-1 xử lý tải trọng cao nói chung lên tới 100 N/mm2 và 300 °C. JDB-5 hỗ trợ lực lên tới 250 N/mm2 cho các giá đỡ nâng hạng nặng nhưng không hỗ trợ cho nước, axit hoặc kiềm. JDB-2 và JDB-4 bao gồm các vị trí tải thấp hơn, nhiệt độ cao.

Bạn có sản xuất kích thước tùy chỉnh và các mẫu than chì không?

Chúng tôi gia công các lỗ khoan, chiều dài, mặt bích và phân phối than chì tùy chỉnh từ bản vẽ của khách hàng. Kích thước hệ mét tiêu chuẩn bao gồm lỗ khoan 8–150 mm đối với ống bọc thẳng và 10–120 mm đối với loại có mặt bích, với các kích thước bổ sung có sẵn theo yêu cầu.

Bạn cần thông tin gì cho báo giá?

Kích thước trục và vỏ, tải trọng, tốc độ, nhiệt độ, tình trạng bôi trơn, số lượng và lịch giao hàng. Bản vẽ hoặc mẫu giúp chúng tôi xác nhận cấu hình chính xác. Chúng tôi trả lời các câu hỏi trong vòng 12 giờ kể từ ngày làm việc.

Ống lót được đóng gói và giao hàng như thế nào?

Ống lót được đóng gói để bảo vệ bề mặt gia công và phích cắm than chì trong quá trình vận chuyển. Chúng tôi xác nhận phạm vi đóng gói, ghi nhãn và giao hàng theo đơn đặt hàng, đồng thời có thể bao gồm hồ sơ kiểm tra và chứng chỉ vật liệu cho các lô hàng của dự án.
