Vòng bi composite lưỡng kim HZ-800 Nhà sản xuất

Phạm vi HZ-800 bao gồm những gì

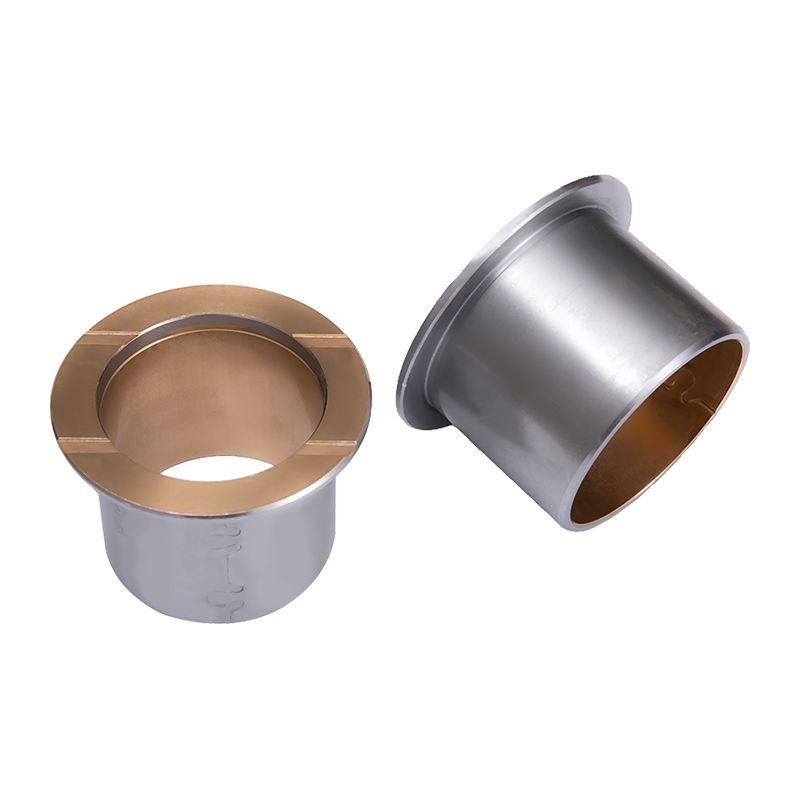

Mọi bộ phận HZ-800 đều có chung cấu trúc lưỡng kim nhưng bề mặt hoàn thiện và tính năng bôi trơn được chọn cho điểm làm việc. Các biến thể tấm trơn chạy với mặt trượt trơn; các biến thể rãnh dầu mang các kênh gia công phân phối chất bôi trơn trên vùng chịu tải; các biến thể mạ đồng bổ sung thêm một lớp mạ điện để dẫn nhiệt và hoạt động khi chạy vào. Các phiên bản mặt bích hàn và nhúng than chì mở rộng dòng sản phẩm này đến các điều kiện lắp đặt và bôi trơn cụ thể.

Cấp vật liệu và giới hạn tải

Hợp kim lót xác định tải trọng cho phép, độ cứng và trần nhiệt độ. Chúng tôi sản xuất năm loại tiêu chuẩn, mỗi loại đều có tiêu chuẩn quốc tế tương đương được công nhận, do đó, bản vẽ tham chiếu mã SAE, GLYCO hoặc JIS có thể khớp với vật liệu Huazhou mà không cần thiết kế lại vỏ.

• HZ800 / CuPb10Sn10 - độ cứng đồng HB 70–100, tải động tối đa cho phép 65 N/mm2, nhiệt độ tối đa 260 °C. Loại mạnh nhất trong dòng sản phẩm, phù hợp với ống lót và vòng đệm chịu va đập và rung cao.
• HZ720 / CuPb24Sn4 — HB 45–70, 38 N/mm2, 170°C. Độ bền mỏi tốt và khả năng trượt tốt khi chịu tải trung bình, tốc độ trung bình.
• HZ700 / CuPb30 — HB 30–45, 25 N/mm2, 150°C. Khả năng chống co giật và khả năng chịu đựng các hạt lạ; ổ trục chính trong động cơ tốc độ cao.
• HZJ20 / AlSn20Cu (không chì) — HB 30–40, 30 N/mm2, 200°C. Tải trọng vừa phải, chống ăn mòn tốt cho nửa ống lót và vòng bi máy nén hoặc tủ lạnh.
• HZ930 / CuSn6.5P0.1 (không chì) — HB 60–90, 65 N/mm2. Tùy chọn không chì với độ bền mỏi và khả năng chịu tải cao.

Độ cứng của trục giao tiếp được chỉ định cho mỗi cấp — 53 HRC cho HZ800 và HZ930, 50 HRC cho HZ720, 270 HB cho HZ700 và 250 HB cho HZJ20 — vì vậy vật liệu trục và xử lý nhiệt là một phần của việc lựa chọn ổ trục, không phải là một quyết định riêng biệt.

Thiết kế bôi trơn: Mỡ, cốc dầu hoặc ngâm dầu

Vòng bi HZ-800 phải chạy trong môi trường được bôi trơn. Chúng tôi thiết kế phương pháp bôi trơn xung quanh cấu hình chuyển động thay vì áp dụng một mẫu cho mọi bộ phận.

Phạm vi phù hợp với dòng sản phẩm của chúng tôi ở đâu

HZ-800 là nhánh chịu tải cao, được bôi trơn trong chương trình ổ trượt của chúng tôi. Khi một dự án cần chế độ bôi trơn hoặc kiểu vỏ khác nhau, chúng tôi sẽ cung cấp dòng sản phẩm phù hợp từ cùng một nhà máy.

• Vòng bi tự bôi trơn HZ-10 - làm bằng thép hoặc đồng, chứa đầy PTFE, để làm việc không cần bảo trì mà không cần dầu bên ngoài.
• Vòng bi bôi trơn ranh giới HZ-20 — Lớp POM hoặc chất độn để vận hành được bôi trơn bằng mỡ, ma sát thấp.
• Ống bọc đồng kim loại đơn HZ-090 - ống lót bằng đồng và đồng thau nguyên khối có rãnh hoặc mặt bích bằng dầu.
• Vòng đệm lực đẩy - vị trí dọc trục và bề mặt mài mòn, bao gồm cả thiết kế lỗ dầu bôi trơn.

Tùy chọn cấu hình chúng tôi xây dựng

Các bộ phận của HZ-800 được cung cấp dưới dạng ống lót bọc, ống bọc gia công, ống lót có mặt bích, ống lót nửa và vòng đệm. Trong đó, các biến có thể cấu hình là:

• Lỗ khoan, đường kính ngoài, độ dày và chiều dài của tường, kể cả các phần thành mỏng.
• Mẫu rãnh dầu - lỗ dầu đơn, trơn, rãnh kim cương hoặc xoắn ốc hoặc bản vẽ của khách hàng.
• Xử lý bề mặt - hoàn thiện tự nhiên hoặc mạ đồng.
• Hình học mặt bích, mặt bích hàn, mặt vát và đầu vào lắp ráp.
• Lựa chọn loại vật liệu theo tải trọng, tốc độ, nhiệt độ và độ cứng của trục.

Sản xuất, chất lượng và chấp nhận

Nhà máy Nanxun vận hành máy cuộn, máy ép đột, thiết bị cuộn và vát cạnh tự động cũng như dây chuyền thiêu kết nguyên liệu thô, được hỗ trợ bởi hàng nghìn bộ công cụ mài. Cơ sở thiết bị đó cho phép chúng tôi duy trì tính nhất quán về kích thước giữa các lô lặp lại thay vì coi mỗi đơn hàng là một lần. Hệ thống chất lượng của chúng tôi được chứng nhận IATF 16949 cho chuỗi cung ứng ô tô và chúng tôi có bằng sáng chế mô hình tiện ích và công nhận doanh nghiệp công nghệ cao quốc gia bao gồm các sản phẩm vòng bi.

Chấp nhận được thỏa thuận cho mỗi dự án. Tài liệu điển hình bao gồm xác nhận cấp vật liệu theo mã tương đương được chỉ định, độ cứng bằng đồng, kiểm tra kích thước lỗ khoan, OD, chiều dài và độ dày thành cũng như tình trạng bề mặt của lớp lót và lớp mạ. Trong trường hợp khách hàng yêu cầu kiểm tra bài viết đầu tiên hoặc phê duyệt mẫu, chúng tôi sẽ sản xuất mẫu trong ba ngày để đánh giá trước khi phát hành loạt sản phẩm.

Lắp đặt, bảo trì và phụ tùng

Ống lót lưỡng kim thường được lắp ép vào vỏ máy. Dung sai lỗ khoan sau khi lắp, độ tròn của vỏ và phần vát đầu đều ảnh hưởng đến khoảng hở cuối cùng, vì vậy chúng tôi cung cấp dữ liệu độ khít được đề xuất cùng với gói bản vẽ. Bởi vì lớp lót được liên kết bằng phương pháp luyện kim với lớp nền bằng thép nên bộ phận này có thể được thay thế thành một bộ phận duy nhất mà không cần gia công lại vỏ.

• Các bộ phận được bôi trơn bằng mỡ cần được bổ sung định kỳ; các bộ phận được cấp dầu phụ thuộc vào việc duy trì nguồn cung cấp và lọc dầu.
• Các bộ phận thay thế được sản xuất theo cùng bản vẽ và loại vật liệu như nguồn cung cấp ban đầu.
• Các ống lót bị mòn được xác định bằng việc tăng độ hở, tiếng ồn hoặc tăng nhiệt độ ở vỏ.

Thông tin chúng tôi sử dụng để định cấu hình giải pháp của bạn

Để báo giá chính xác vòng bi HZ-800, chúng tôi làm việc từ ứng dụng chứ không chỉ từ số danh mục. Các thông tin đầu vào sau đây cho phép chúng tôi chọn cấp độ, hình dạng và tính năng bôi trơn cũng như xác nhận tính khả thi.

Câu hỏi thường gặp

Sự khác biệt giữa HZ801 và HZ803 là gì?

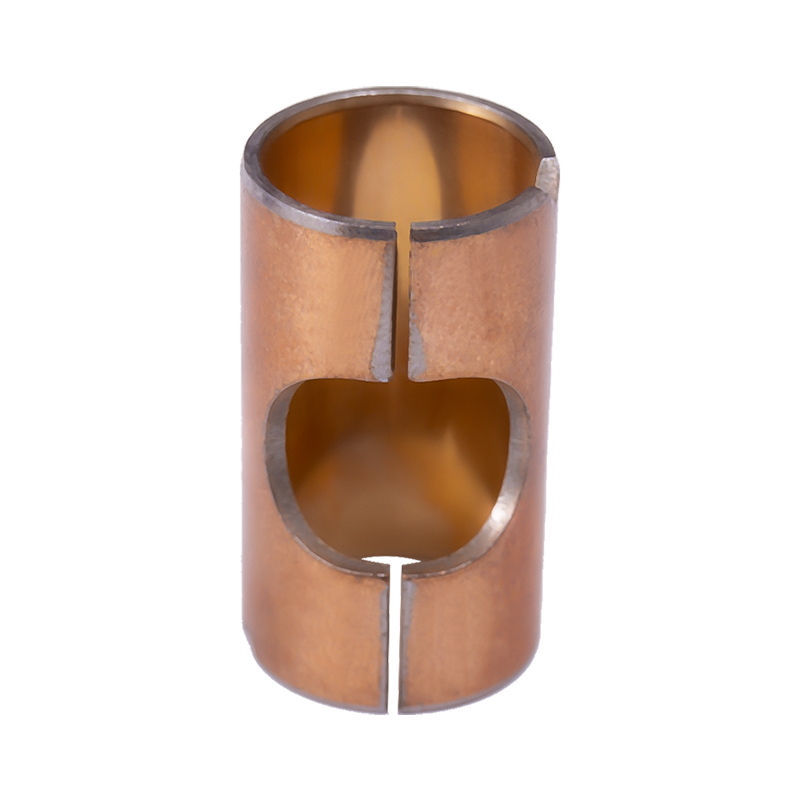

Cả hai đều là vòng bi lưỡng kim tấm trơn có cùng kết cấu được lót bằng đồng chì và mặt sau bằng thép. HZ801 có lớp hoàn thiện tự nhiên giúp đột nhập nhanh và ma sát ổn định dưới áp lực lớn. HZ803 bổ sung thêm lớp đồng mạ điện giúp cải thiện tính dẫn nhiệt, chống ăn mòn và khả năng tương thích với bề mặt tiếp xúc, phù hợp với động cơ, máy bơm thủy lực và chế độ bán bôi trơn.

Vòng bi HZ-800 có thể chạy mà không cần dầu không?

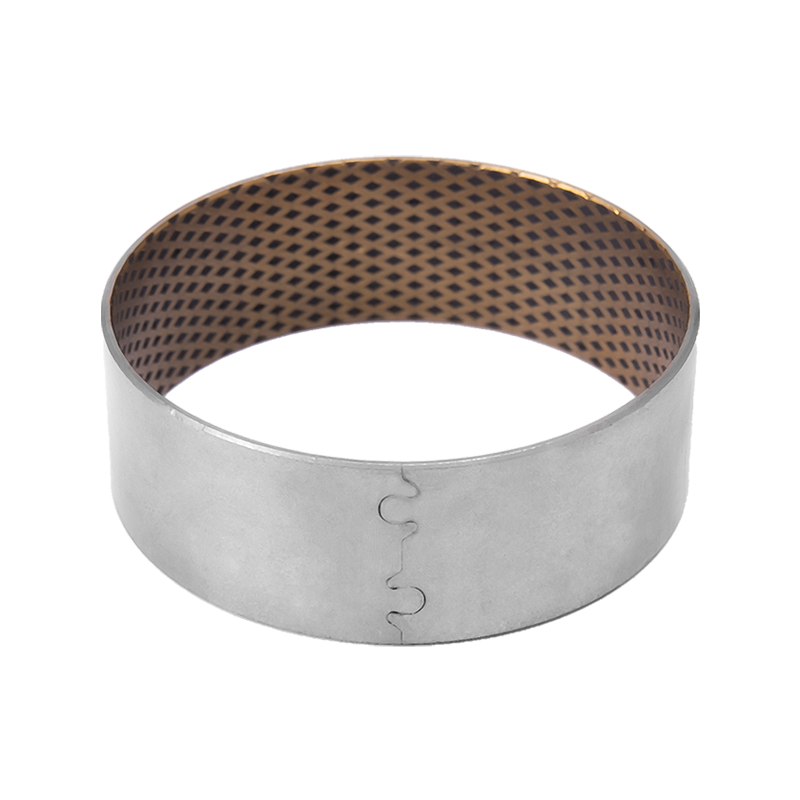

Vòng bi lưỡng kim HZ-800 được thiết kế cho các ứng dụng bôi trơn. Biến thể HZ08G nhúng than chì cung cấp dầu bôi trơn dự phòng trong quá trình khởi động hoặc vận hành không liên tục, nhưng chạy khô liên tục không phải là nhiệm vụ dự định. Để vận hành hoàn toàn không cần bảo trì, thay vào đó, chúng tôi sẽ xem xét dòng sản phẩm tự bôi trơn HZ-10.

Nên sử dụng loại nào cho tải trọng tác động cao?

HZ800 với lớp lót CuPb10Sn10 là loại mạnh nhất trong dòng sản phẩm, với tải trọng động tối đa cho phép là 65 N/mm2 và nhiệt độ trần là 260 °C. Đây là sự lựa chọn tiêu chuẩn cho các ống lót và vòng đệm rung chịu va đập cao. HZ930 cung cấp giải pháp thay thế không chì ở cùng mức định mức 65 N/mm2.

Bạn có cung cấp kích thước tùy chỉnh và mẫu rãnh dầu không?

Đúng. Chúng tôi sản xuất theo bản vẽ của khách hàng, bao gồm lỗ khoan phi tiêu chuẩn, OD, chiều dài, độ dày thành, hình dạng mặt bích và các mẫu rãnh. Các mẫu được sản xuất trong ba ngày nên có thể kiểm tra độ vừa vặn và hoạt động trước khi sản xuất hàng loạt.

Những tài liệu nào được cung cấp kèm theo đơn đặt hàng?

Loại vật liệu và mã tương đương, độ cứng của đồng, hồ sơ kiểm tra kích thước và tình trạng bề mặt là gói tiêu chuẩn. Báo cáo kiểm tra bài viết đầu tiên và hồ sơ phê duyệt mẫu được cung cấp khi dự án yêu cầu. Hệ thống chất lượng của chúng tôi được chứng nhận IATF 16949.

Vòng bi được đóng gói và vận chuyển như thế nào?

Phạm vi đóng gói và giao hàng được thỏa thuận theo đơn đặt hàng, bao gồm bảo vệ bộ phận, ghi nhãn và cấu hình thùng carton hoặc pallet. Chúng tôi xuất khẩu sang các thị trường bao gồm Nga, Malaysia, Iraq và Romania và xác nhận các điều khoản vận chuyển trong quá trình xem xét đơn hàng.
