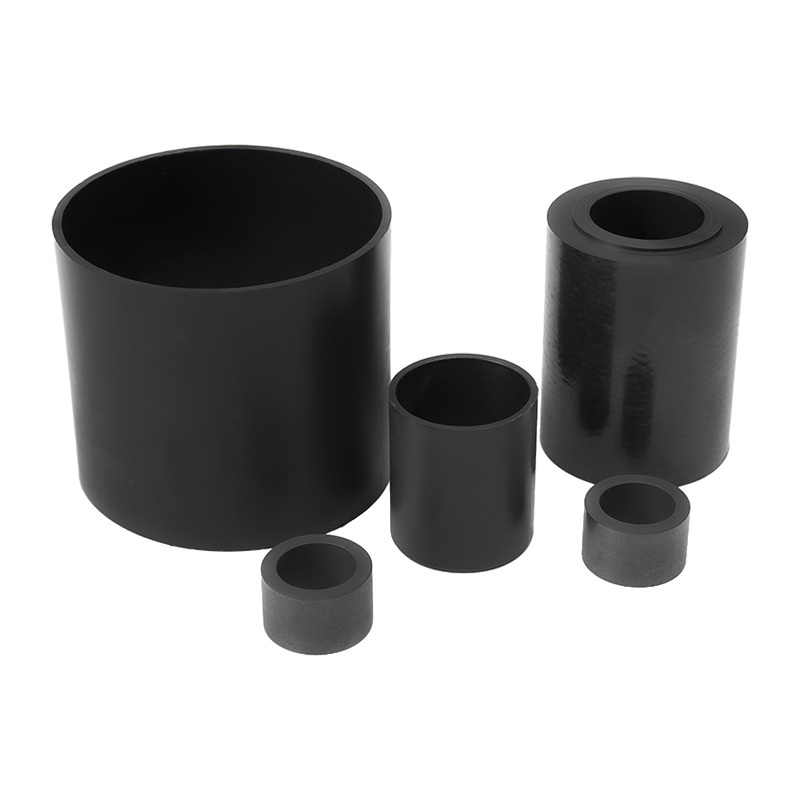

Vòng bi trượt nhựa kỹ thuật HZ-GSM

Chất liệu G phổ biến nhất trên thế giới. Vòng bi dòng G có thể đáp ứng nhiều nhu cầu khác nhau trong nhiều lĩnh vực - chúng thực sự linh hoạt. Các ứng dụng điển hình bao gồm tải từ trung bình đến cao cấp, nhiệt độ hoạt động vừa phải và tốc độ.

Vận hành khô, không cần bảo trì
Chống mài mòn
Chống bụi bẩn
Tiếng ồn thấp, không ô nhiễm
tỷ lệ hiệu suất-giá cao

Những dịp thích hợp:
Vòng bi toàn diện kinh tế
Không cần bảo trì, vận hành khô ráo
giảm chấn
Khả năng chống mài mòn cao
Chống bụi bẩn
tỷ lệ hiệu suất-giá cao
Có khả năng chịu tải trung bình đến cao
Tốc độ hoạt động dưới mức trung bình
Được sử dụng cho các chuyển động lắc lư và xoay

Không áp dụng cho:
Khi cần khoan lỗ trên bề mặt tường
Khi cần có khả năng chống mài mòn tuyệt vời
Khi cần có khả năng kháng hóa chất phổ quát
Nếu nhiệt độ duy trì trên 130oC
Được sử dụng cho các ứng dụng dưới nước

Bảng đặc tính vật liệu của ổ trục nhựa

Hiệu suất chung		Vòng bi mục đích chung	Nhanh và chuyên gia chuyển động chậm	Độ dày của tường chắc chắn và hấp thụ sốc	Tất cả các trục thuộc loại marathon được sử dụng	Công nghệ cao chuyên gia vấn đề có khả năng chịu được nhiệt độ cao	Độ thấm thấp và tiết kiệm	Mục đích chung với sức đề kháng của phương tiện truyền thông cao	Có thể tiếp xúc với thực phẩm	Tải cao ứng dụng
		G	J	M	trong	X	P	H	A	Q
	mật độ	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	màu sắc	Màu xám đậm	màu vàng	Than đen	màu vàng	màu đen	màu đen	màu xám	trắng	màu đen
	Hấp thụ nước tối đa ở 23°C/độ ẩm tương đối 50% [% trọng lượng]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Hấp thụ nước tối đa [% trọng lượng]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Hệ số ma sát trượt chống lại trục thép [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	PV tối đa (chạy thử)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Tính chất cơ học	Mô đun đàn hồi [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Độ bền kéo ở 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Cường độ nén [MPa]	78	60	52	61	100	66	81	78	89
	Bề mặt tĩnh tối đa cho phép áp suất ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Độ cứng Shore D	81	74	79	77	85	75	87	76	83
Tính chất vật lý và nhiệt	Nhiệt độ tối đa trong hoạt động liên tục [° C]	130	90	80	90	250	130	200	90	135
	Nhiệt độ tối đa trong thời gian hoạt động ngắn [° C]	220	120	170	180	315	200	240	110	155
	Nhiệt độ hoạt động tối thiểu [° C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Độ dẫn nhiệt [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Hệ số giãn nở nhiệt (ở 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Độ dẫn điện	Điện trở suất [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Độ dẫn điện	Độ bền bề mặt [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Kích thước số liệu tiêu chuẩn cho vòng bi trượt tuân theo tiêu chuẩn ISO3547-1 và các kích thước đặc biệt được cung cấp

Loại				Kích thước
Chất liệu	Bộ thẳng	Hệ mét	mang	trongner meridian d1	Đường kính ngoài d2	Chiều dài b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
trong	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Mối quan hệ giữa vát mép và d1 2) Độ dày<1mm, vát=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 việc vặt E10	d2	Lỗ ngồi H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
