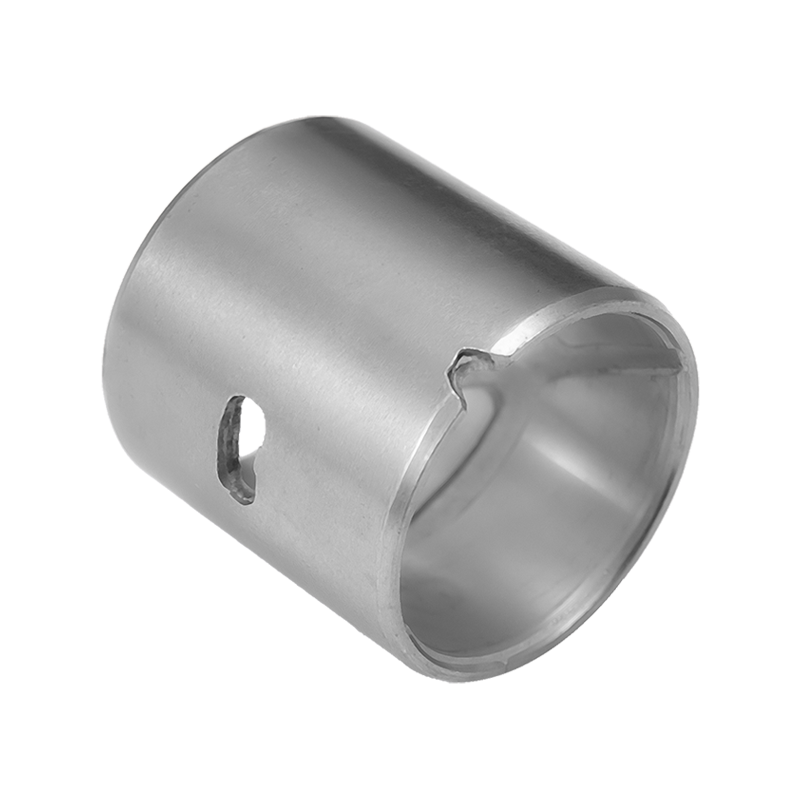

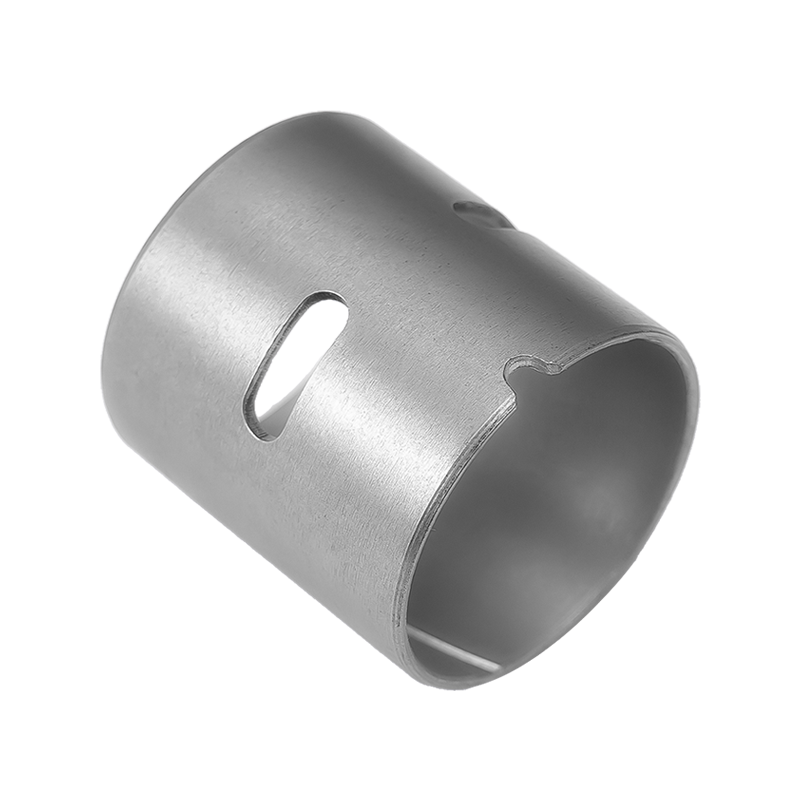

HZ20 Vòng bi đồng thiêu kết xốp bằng nhôm thiếc cao

Vòng bi đồng thiêu kết xốp xốp bằng nhôm hàm lượng thiếc cao HZ20 được thiết kế để mang lại hiệu suất đáng tin cậy trong các hệ thống cơ khí và động cơ tải từ trung bình đến thấp. Kết hợp khả năng chống ăn mòn dầu, độ bền mỏi vừa phải và khả năng phù hợp tuyệt vời, ổ trục này giúp loại bỏ nhu cầu mạ điện bề mặt trong khi vẫn duy trì đặc tính chống co giật và khả năng nhúng mạnh mẽ. Cấu trúc đồng thiêu kết xốp của nó, được pha bằng hợp kim nhôm có hàm lượng thiếc cao (AISn20Cu1), đảm bảo khả năng duy trì bôi trơn tối ưu và chống mài mòn khi hoạt động liên tục.

Các tính năng chính
Cấu trúc vật liệu:
Lớp nhôm thiếc cao (AISn20Cu1): dày 0,2–0,5mm, mang lại độ ma sát thấp, khả năng nhúng và khả năng chống ăn mòn.
Đế đồng thiêu kết xốp: Tăng cường phân phối dầu, tản nhiệt và khả năng chịu tải lên tới 50MPa.
Lớp nền bằng thép cacbon thấp: Mang lại độ bền cơ học, tính dẫn nhiệt và độ ổn định kết cấu.
Ưu điểm thiết kế:
Đường kính ngoài được gia công chính xác để vừa khít; lỗ khoan bên trong có thể được làm lại sau khi lắp đặt cho các ứng dụng tùy chỉnh.
Loại bỏ nhu cầu về lớp phủ chống ma sát bổ sung, giảm độ phức tạp trong sản xuất.
Tuân thủ Chỉ thị về phương tiện hết vòng đời 2000/53/EC của EU về tính bền vững môi trường.

Tính năng ứng dụng

Ống lót bôi trơn ranh giới HZ20 dựa trên vật liệu tổng hợp có 3 lớp liên kết chắc chắn: thép làm lớp nền, bột hình cầu bằng đồng xen kẽ làm lớp xen kẽ và POM biến tính làm lớp lót. Nó có túi dầu để bôi trơn dầu. Nó phù hợp với tốc độ chậm. Nhiệm vụ nặng nề dưới nhiệt độ bình thường. Nó có thể tiết kiệm chi phí và kéo dài tuổi thọ làm việc khi thay thế ống lót bằng đồng thông thường. Nó có thể làm giảm tần suất thêm dầu. đơn giản hóa quá trình thay thế khi nó được sử dụng trên máy cán. Nó được ứng dụng rộng rãi trong khung gầm ô tô, máy rèn, máy luyện kim và máy khai thác mỏ, máy xây dựng, thủy điện, máy cán, v.v.

Mặc luật

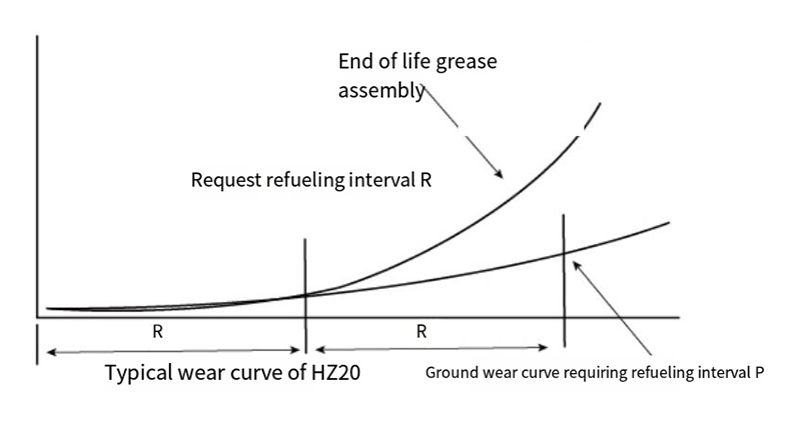

Vật liệu HZ20 tuân theo quy tắc mài mòn đặc biệt như trong Hình 4, sự mài mòn vô cùng nhỏ có thể xảy ra ở pha R khi được bôi mỡ và sau đó được lắp đặt. Nhưng sau giai đoạn R. điều kiện bôi trơn biên sẽ biến mất và độ mòn sẽ tăng lên. Nếu bạn đổ đầy dầu. sản phẩm có thể được giữ chắc chắn khi đeo không đáng kể và tuổi thọ của nó cũng sẽ được kéo dài hơn rất nhiều. Do đó ưu điểm của vật liệu HZ20 là dầu sẽ được thêm vào bằng chất
khoảng thời gian của R, dài hơn đáng kể so với R của các vật liệu kim loại khác. Nó dài khoảng năm lần.

Khi ống lót HZ20 được lắp đặt bằng mỡ bôi trơn như mỡ gốc lithium hoặc silicon. Tuổi thọ sử dụng của nó thay đổi so với giá trị PV trong điều kiện làm việc. chẳng hạn. khi giá trị PV khoảng 2,5MPam/s. tuổi thọ của nó sẽ vào khoảng 200 giờ; khi giá trị PV là 0,1Mpa-m/s, tuổi thọ sử dụng của nó có thể cao hơn I0,0oohr (xem bảng để biết chi tiết) Chu kỳ R bảo dưỡng bôi trơn của ống lót HZ20 là khoảng một nửa tuổi thọ sử dụng của nó. Ví dụ: khi PV=25Mpam/s. nó được yêu cầu phải được bôi trơn bằng dầu cứ sau 100 giờ.

Cấu trúc vật liệu

1. POMvới chì 0,3-0,5mm,
2. Thiêu kết bằng đồng xốp 、
3. Mặt sau bằng thép
4. Mạ đồng

Lưu ý: Các vật liệu khác nhau phù hợp với các sản phẩm dòng Hz20 tùy theo các điều kiện làm việc khác nhau, chẳng hạn như lớp nền bằng đồng, lớp nền bằng thép không gỉ và vật liệu không chì.Hz20 là sản phẩm không chì thân thiện với môi trường và có màu cam.

Ngày kỹ thuật

chỉ số hiệu suất	dữ liệu
Tải tối đa	70N/mm2
Giới hạn PV	22N/mm2-m/s
Nhiệt độ.giới hạn	-40C~ 130oC
Hệ số ma sát	0,05 ~ 0,25μ
Giới hạn tốc độ	2,5m/giây

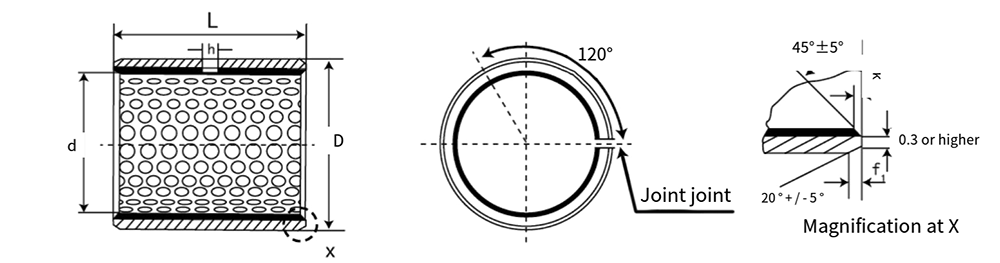

d	D	Trục Dia f7	Nhà ở H7	Độ dày của tường		Dầu khoan h	f1	f2	L ⁰ _-0,40
d	D	Trục Dia f7	Nhà ở H7	Tối thiểu.	Tối đa.	Dầu khoan h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Trục Dia f 7	Nhà ở H7	Độ dày của tường		Dầu khoan h	f1	f2	L ⁰ _-0,40
d	D	Trục Dia f 7	Nhà ở H7	Tối thiểu.	Tối đa.	Dầu khoan h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
