1.1 là gì Vòng bi composite lưỡng kim ?
Vòng bi composite lưỡng kim là các bộ phận chuyên dụng được thiết kế để mang lại hiệu suất vượt trội trong điều kiện tải trọng cao và độ mài mòn cao. Chúng được tạo ra bằng cách liên kết hai kim loại riêng biệt để tạo thành bề mặt chịu lực kết hợp các đặc tính độc đáo của từng vật liệu. Thông thường, ổ trục bao gồm một lớp đệm bằng thép để tạo độ bền kết cấu và vật liệu mềm hơn, chống mài mòn như đồng hoặc nhôm làm bề mặt ổ trục. Sự kết hợp này cho phép vòng bi composite lưỡng kim mang lại độ bền của thép cùng với đặc tính giảm ma sát của kim loại mềm hơn.
Cấu trúc của những vòng bi này được thiết kế để chịu được các điều kiện vận hành khắc nghiệt, khiến chúng trở thành lựa chọn đáng tin cậy cho nhiều ứng dụng công nghiệp. Hai kim loại thường được liên kết bằng các phương pháp như phủ, liên kết khuếch tán hoặc ép đùn, đảm bảo liên kết bền và hiệu quả giữa các lớp.
1.2 Ưu Điểm Khi Sử Dụng Vòng Bi Bimetal Composite
Vòng bi composite lưỡng kim có một số ưu điểm khiến chúng trở thành lựa chọn lý tưởng trong nhiều ứng dụng khác nhau, từ ô tô đến hàng không vũ trụ. Dưới đây là một số lợi ích chính:
Khả năng chịu tải cao: Sự kết hợp giữa lớp nền bằng thép chắc chắn với bề mặt ổ trục mềm hơn cho phép các ổ trục này xử lý tải trọng cao một cách hiệu quả. Lớp nền bằng thép cung cấp độ bền kết cấu cần thiết để hỗ trợ máy móc và thiết bị hạng nặng.
Khả năng chống mài mòn tuyệt vời: Bề mặt ổ trục, thường được làm từ các vật liệu như đồng hoặc nhôm, có khả năng chống mài mòn tuyệt vời. Đặc tính này làm cho vòng bi composite lưỡng kim rất phù hợp cho các ứng dụng mà ma sát và mài mòn là mối lo ngại đáng kể.
Sức mạnh mệt mỏi tốt: Những vòng bi này được thiết kế để chịu được các chu kỳ tải lặp đi lặp lại mà không bị hỏng, đảm bảo độ bền lâu dài ngay cả trong môi trường đầy thách thức. Khả năng chống mỏi của chúng giúp kéo dài tuổi thọ của chúng trong các ứng dụng đòi hỏi khắt khe.
Cải thiện khả năng chống ăn mòn: Vật liệu được sử dụng trong vòng bi composite lưỡng kim được chọn nhờ khả năng chống ăn mòn, khiến chúng trở nên lý tưởng để sử dụng trong những môi trường cần quan tâm đến việc tiếp xúc với độ ẩm hoặc các yếu tố ăn mòn khác. Ví dụ, hợp kim đồng và nhôm có khả năng chống gỉ và xuống cấp cao.
1.3 Ứng dụng trong các ngành
Vòng bi composite lưỡng kim tìm thấy vị trí của mình trong nhiều ngành công nghiệp nhờ đặc tính hiệu suất mạnh mẽ của chúng. Dưới đây là một số ứng dụng đáng chú ý:
Công nghiệp ô tô : Vòng bi composite lưỡng kim thường được sử dụng trong các bộ phận động cơ, chẳng hạn như trục khuỷu và vòng bi thanh nối, cũng như các bộ phận truyền động như ống lót và vòng đệm lực đẩy. Khả năng chịu tải cao và khả năng chống mài mòn khiến chúng trở nên lý tưởng để chịu được các điều kiện khắt khe trong động cơ.
Máy móc công nghiệp : Trong lĩnh vực thiết bị nặng, vòng bi composite lưỡng kim được sử dụng rộng rãi trong các máy móc như thiết bị xây dựng và máy khai thác mỏ, nơi chúng chịu được tải trọng cao và chống mài mòn trong các điều kiện vận hành khắc nghiệt. Ngoài ra, chúng đóng một vai trò quan trọng trong các hệ thống thủy lực, bao gồm máy bơm, động cơ và xi lanh.
Hàng không vũ trụ : Trong ngành hàng không vũ trụ, vòng bi composite lưỡng kim được sử dụng trong các bộ phận của thiết bị hạ cánh và bề mặt điều khiển. Khả năng hoạt động hiệu quả dưới nhiệt độ và tải trọng khắc nghiệt khiến chúng trở thành lựa chọn đáng tin cậy cho các ứng dụng quan trọng này.
Các loại vòng bi composite lưỡng kim

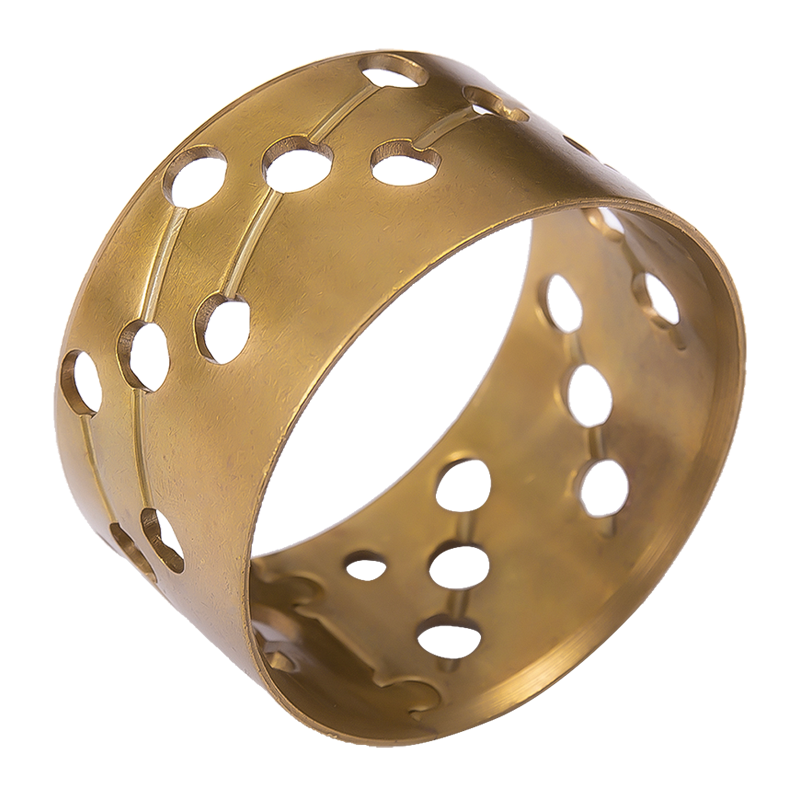

2.1 Vòng bi đồng có tựa lưng bằng thép
Vòng bi bằng đồng có lưng bằng thép là một trong những loại vòng bi composite lưỡng kim phổ biến nhất, đặc biệt trong các ứng dụng đòi hỏi cả độ bền cao và khả năng chống mài mòn tuyệt vời. Những vòng bi này bao gồm một lớp đệm bằng thép giúp hỗ trợ kết cấu, trong khi bề mặt ổ trục được làm bằng hợp kim đồng, thường bao gồm đồng và thiếc.
Mô tả và thuộc tính
Đồng được chọn vì các đặc tính ma sát tuyệt vời của nó, bao gồm khả năng chống mài mòn cao, đặc tính chống ma sát tốt và khả năng chống ăn mòn. Lớp nền bằng thép mang lại sức mạnh cần thiết để hỗ trợ tải nặng, trong khi lớp đồng mang lại đặc tính tự bôi trơn cần thiết để giảm ma sát giữa các bộ phận chuyển động.
Ứng dụng phổ biến
Vòng bi bằng đồng có lưng bằng thép thường được sử dụng trong các ứng dụng ô tô như vòng bi động cơ (trục khuỷu, thanh nối), nơi chúng có thể chịu được tải trọng và nhiệt độ cao. Chúng cũng được sử dụng trong các máy móc hạng nặng, chẳng hạn như thiết bị xây dựng và khai thác mỏ, nơi độ bền và khả năng chống mài mòn là rất quan trọng.
2.2 Vòng bi nhôm tựa lưng bằng thép
Vòng bi nhôm có mặt sau bằng thép là một loại vòng bi lưỡng kim được sử dụng rộng rãi khác, mang lại những ưu điểm khác biệt trong một số ứng dụng nhất định. Những vòng bi này sử dụng hợp kim nhôm làm bề mặt ổ trục, được liên kết với lớp nền bằng thép để tăng thêm độ bền.
Mô tả và thuộc tính
Hợp kim nhôm nhẹ hơn và tiết kiệm chi phí hơn so với đồng, đồng thời chúng có khả năng chống ăn mòn tốt. Tuy nhiên, nhôm có khả năng chống mài mòn thấp hơn đồng nên phù hợp cho các ứng dụng có tải trọng thấp hơn hoặc điều kiện ít khắc nghiệt hơn. Lớp nền bằng thép vẫn cung cấp độ bền cần thiết để hỗ trợ kết cấu ổ trục.
Ứng dụng phổ biến
Vòng bi nhôm có mặt sau bằng thép thường được sử dụng trong các ứng dụng yêu cầu tiết kiệm trọng lượng, chẳng hạn như trong ngành hàng không vũ trụ và ô tô. Ví dụ, những vòng bi này thường được sử dụng trong các bộ phận của máy bay, chẳng hạn như cánh tà và bộ phận hạ cánh, cũng như trong các bộ phận truyền động có lợi thế là trọng lượng nhẹ hơn.
2.3 Sự kết hợp vật liệu khác
Trong khi vòng bi bằng đồng và nhôm được hỗ trợ bằng thép là phổ biến nhất, thì cũng có những sự kết hợp vật liệu khác, chuyên dụng hơn được sử dụng trong vòng bi composite lưỡng kim. Chúng bao gồm sự kết hợp với polyme, PTFE (Polytetrafluoroethylene) và các vật liệu được thiết kế khác để phù hợp với các yêu cầu cụ thể.
Tổng quan về Vòng bi lưỡng kim ít phổ biến hơn nhưng chuyên dụng
Vòng bi polymer có mặt sau bằng thép: Những vòng bi này thường được sử dụng trong các ứng dụng tải thấp hoặc trong đó việc giảm tiếng ồn là quan trọng. Lớp polymer có thể được điều chỉnh để tăng cường đặc tính bôi trơn.
Vòng bi PTFE được hỗ trợ bằng thép: PTFE nổi tiếng với độ ma sát thấp và khả năng kháng hóa chất tuyệt vời, khiến nó trở thành sự lựa chọn cho các ứng dụng trong môi trường khắc nghiệt hoặc ăn mòn. Những vòng bi này thường được sử dụng trong các tình huống đòi hỏi độ chính xác cao và ma sát tối thiểu.
Mặc dù sự kết hợp vật liệu này không phổ biến như vòng bi bằng đồng hoặc nhôm có lớp lót bằng thép nhưng chúng đóng một vai trò thiết yếu trong các ứng dụng chuyên biệt mà vòng bi lưỡng kim truyền thống có thể không hoạt động hiệu quả.
Vật liệu được sử dụng trong Vòng bi composite lưỡng kim
3.1 Mặt sau bằng thép
Thép là vật liệu cơ bản được sử dụng trong chế tạo vòng bi composite lưỡng kim do độ bền, độ bền vốn có và khả năng chống biến dạng khi chịu tải nặng. Lớp lót bằng thép cung cấp sự hỗ trợ kết cấu cần thiết cho ổ trục, đảm bảo rằng ổ trục có thể chịu được các ứng suất cơ học gặp phải trong các ứng dụng khác nhau.
Các loại thép được sử dụng (ví dụ: Thép cacbon, Thép không gỉ)
Thép cacbon : Thép carbon là một trong những vật liệu được sử dụng phổ biến nhất để làm lớp nền của vòng bi composite lưỡng kim. Nó mang lại sức mạnh, độ dẻo dai và hiệu quả chi phí tuyệt vời, khiến nó trở nên lý tưởng cho các ứng dụng hạng nặng. Tuy nhiên, nó có thể dễ bị ăn mòn hơn so với thép không gỉ.
thép không gỉ : Thép không gỉ là một lựa chọn khác, đặc biệt khi khả năng chống ăn mòn là yếu tố quan trọng cần cân nhắc. Nó mang lại độ bền được nâng cao và có thể hoạt động trong các môi trường đòi hỏi khắt khe hơn, chẳng hạn như các ứng dụng hàng hải hoặc hóa học. Vòng bi có mặt sau bằng thép không gỉ thường đắt hơn nhưng mang lại hiệu suất vượt trội trong điều kiện khắc nghiệt.
Vai trò của thép trong việc hỗ trợ kết cấu
Lớp nền bằng thép đóng vai trò là nền tảng của ổ trục, mang lại khả năng chống biến dạng dưới tải trọng cao. Nó đảm bảo rằng ổ trục duy trì hình dạng và chức năng ngay cả dưới áp suất hoặc lực căng cực lớn, góp phần nâng cao độ tin cậy và tuổi thọ tổng thể của ổ trục khi vận hành.
3.2 Vật liệu lớp chịu lực
Bề mặt ổ trục, được làm bằng kim loại hoặc vật liệu mềm hơn, rất quan trọng để giảm ma sát và mài mòn giữa các bộ phận chuyển động. Việc lựa chọn vật liệu cho lớp ổ trục phụ thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm các yếu tố như tải trọng, tốc độ và điều kiện môi trường.
Hợp kim đồng: Thành phần và tính chất
Đồng là một trong những vật liệu được sử dụng rộng rãi nhất cho lớp ổ trục trong vòng bi composite lưỡng kim. Hợp kim đồng thường bao gồm đồng, thiếc và các nguyên tố khác, chẳng hạn như phốt pho hoặc chì, để cải thiện các đặc tính cụ thể. Thành phần của hợp kim quyết định khả năng chống mài mòn, ăn mòn và mỏi của ổ trục.
Thuộc tính : Đồng có khả năng chống mài mòn tuyệt vời, đặc tính ma sát tốt và chống ăn mòn. Đó là lý tưởng cho các ứng dụng liên quan đến tải trọng cao và nơi bôi trơn không phải lúc nào cũng có sẵn hoặc hiệu quả.
Hợp kim nhôm: Thành phần và tính chất
Hợp kim nhôm là một lựa chọn phổ biến khác cho lớp ổ trục trong vòng bi composite lưỡng kim, đặc biệt khi việc giảm trọng lượng là ưu tiên hàng đầu. Hợp kim nhôm nhẹ hơn đồng và có khả năng chống ăn mòn tốt. Chúng thường được sử dụng trong các ứng dụng hàng không vũ trụ và ô tô, trong đó việc giảm trọng lượng tổng thể của các bộ phận là rất quan trọng.
Thuộc tính : Hợp kim nhôm thường có khả năng chống mài mòn thấp hơn đồng, nhưng hệ số ma sát thấp và tính dẫn nhiệt tốt khiến chúng phù hợp với các ứng dụng cụ thể, ít đòi hỏi hơn.
Vật liệu khác: Polymer, PTFE
Trong một số trường hợp, polyme hoặc PTFE (Polytetrafluoroethylene) được sử dụng làm vật liệu lớp chịu lực. Những vật liệu này thường được chọn vì độ ma sát thấp, khả năng kháng hóa chất cao và đặc tính tự bôi trơn.
Polyme : Các polyme như POM (Polyoxymethylene) được sử dụng trong các ứng dụng yêu cầu độ ma sát thấp và giảm tiếng ồn. Những vật liệu này có thể hoạt động tốt trong các ứng dụng tải nhẹ hơn hoặc ở những nơi có điều kiện hoạt động cụ thể (như nhiệt độ khắc nghiệt).
PTFE : PTFE thường được sử dụng trong các vòng bi cần hoạt động với lượng dầu bôi trơn tối thiểu hoặc trong những môi trường không có chất bôi trơn. Nó trơ về mặt hóa học và có khả năng chống chịu tuyệt vời với nhiều loại chất khắc nghiệt, khiến nó trở nên lý tưởng để sử dụng trong các ngành công nghiệp hóa chất hoặc chế biến thực phẩm.
3.3 Lớp phủ và xử lý bề mặt
Ngoài việc lựa chọn vật liệu, lớp phủ và xử lý bề mặt thường được áp dụng cho các lớp ổ trục để nâng cao hơn nữa hiệu suất của chúng. Những phương pháp xử lý này có thể cải thiện khả năng chống mài mòn, giảm ma sát và bảo vệ chống ăn mòn tốt hơn.
Mạ Chrome cứng : Đây là phương pháp xử lý bề mặt phổ biến được sử dụng để cải thiện khả năng chống mài mòn của bề mặt ổ trục, đặc biệt trong các ứng dụng chịu tải cao.
Lớp phủ niken : Lớp phủ niken thường được áp dụng để mang lại khả năng chống ăn mòn trong các môi trường khắc nghiệt hơn, chẳng hạn như xử lý hàng hải hoặc hóa chất.
Lớp phủ gốm : Trong các ứng dụng chuyên dụng, lớp phủ gốm được sử dụng để tăng cường độ cứng và khả năng chống mài mòn của bề mặt ổ trục.
Những cân nhắc về thiết kế cho vòng bi composite lưỡng kim
4.1 Kích thước và dung sai ổ lăn
Thiết kế vòng bi composite lưỡng kim đòi hỏi phải chú ý cẩn thận đến kích thước và dung sai của chúng để đảm bảo sự phù hợp và hoạt động phù hợp bên trong máy móc hoặc thiết bị. Độ chính xác trong các khía cạnh này là điều cần thiết để ổ trục hoạt động hiệu quả, giảm thiểu mài mòn và ngăn ngừa hỏng hóc sớm.
Tầm quan trọng của kích thước chính xác
Kích thước ổ trục chính xác đảm bảo rằng ổ trục vừa khít với vỏ hoặc cấu trúc đỡ của nó, mang lại sự hỗ trợ và ổn định cần thiết cho các bộ phận chuyển động. Kích thước không chính xác có thể dẫn đến việc căn chỉnh kém, ma sát quá mức hoặc phân bổ tải trọng không đồng đều, tất cả những điều này có thể dẫn đến hao mòn hoặc hỏng hóc sớm.
Các lớp dung sai tiêu chuẩn
Vòng bi được sản xuất theo các cấp dung sai cụ thể để đảm bảo tính đồng nhất và nhất quán về kích thước của chúng. Các cấp dung sai này được thiết kế để tính đến các biến thể trong quy trình sản xuất trong khi vẫn duy trì sự phù hợp cần thiết. Các lớp dung sai tiêu chuẩn bao gồm:
Dung sai H7 : Thường được sử dụng để lắp trục và lỗ trong các ứng dụng có độ chính xác trung bình.
Dung sai P6 : Được sử dụng cho các ứng dụng có độ chính xác cao hơn, nơi yêu cầu độ khít chặt hơn.
Dung sai C5 : Thường được sử dụng trong các ứng dụng có độ chính xác rất cao, chẳng hạn như hàng không vũ trụ và máy móc tốc độ cao.
Việc lựa chọn cấp dung sai phụ thuộc vào ứng dụng cụ thể và yêu cầu vận hành của ổ trục.
4.2 Bề mặt hoàn thiện và rãnh bôi trơn
Bề mặt hoàn thiện và sự bao gồm các rãnh bôi trơn là hai yếu tố thiết kế quan trọng cần cân nhắc để tối ưu hóa hiệu suất của vòng bi composite lưỡng kim. Cả hai yếu tố này đều ảnh hưởng đến khả năng giảm ma sát, phân phối chất bôi trơn và chống mài mòn của ổ trục theo thời gian.
Ảnh hưởng của bề mặt hoàn thiện đến hiệu suất
Bề mặt hoàn thiện của bề mặt ổ trục đóng một vai trò quan trọng trong việc giảm thiểu ma sát và mài mòn. Lớp hoàn thiện mịn làm giảm diện tích tiếp xúc giữa ổ trục và các bộ phận chuyển động, giảm hệ số ma sát và thúc đẩy phân phối bôi trơn tốt hơn. Tuy nhiên, bề mặt quá nhẵn có thể không giữ đủ chất bôi trơn, dẫn đến không đủ chất bôi trơn và tăng độ mài mòn.
Ngược lại, bề mặt có kết cấu hoặc hơi nhám có thể thúc đẩy khả năng giữ dầu tốt hơn và cải thiện hiệu suất tổng thể của ổ trục trong các ứng dụng chịu tải cao. Việc lựa chọn lớp hoàn thiện bề mặt phụ thuộc vào các điều kiện vận hành cụ thể, chẳng hạn như tải trọng, tốc độ và loại chất bôi trơn được sử dụng.
Các loại và lợi ích của rãnh bôi trơn
Các rãnh bôi trơn thường được tích hợp vào bề mặt ổ trục để tạo điều kiện phân phối chất bôi trơn và nâng cao hiệu suất. Những rãnh này cho phép cung cấp chất bôi trơn liên tục giữa ổ trục và bề mặt tiếp xúc của nó, giảm ma sát và ngăn chặn sự tiếp xúc giữa kim loại với kim loại. Các loại rãnh bôi trơn phổ biến bao gồm:
Rãnh thẳng : Chạy dọc theo chiều dài ổ trục và được sử dụng trong các ứng dụng chịu tải cao.
Rãnh xoắn ốc : Được thiết kế để cung cấp dòng bôi trơn tốt hơn, đặc biệt là trong các ứng dụng quay.
Các rãnh bôi trơn đặc biệt quan trọng trong các ứng dụng không thể bôi trơn liên tục hoặc khi cần chạy khô.
4.3 Khả năng chịu tải và điều kiện vận hành
Khả năng chịu tải của ổ trục composite lưỡng kim là một yếu tố quan trọng trong thiết kế của nó, vì nó quyết định tải trọng tối đa mà ổ trục có thể hỗ trợ mà không bị hỏng. Một số yếu tố ảnh hưởng đến khả năng chịu tải của ổ trục, bao gồm vật liệu được sử dụng, kích thước ổ trục và hệ thống bôi trơn.
Các yếu tố ảnh hưởng đến khả năng chịu tải
Sức mạnh vật chất : Độ bền của lớp nền thép và vật liệu bề mặt ổ trục ảnh hưởng trực tiếp đến khả năng chịu tải của ổ trục. Ví dụ, vòng bi có lớp nền bằng thép dày hơn thường có thể chịu được tải trọng cao hơn.
Hình học mang : Hình dạng và kích thước của ổ trục, bao gồm cả độ dày của lớp ổ trục, có thể ảnh hưởng đến mức độ phân bổ tải trọng đều trên bề mặt ổ trục.
Bôi trơn : Bôi trơn thích hợp là điều cần thiết để giảm ma sát và phân bổ tải trọng đều trên bề mặt ổ trục. Bôi trơn không đủ có thể dẫn đến tăng độ mài mòn và giảm khả năng chịu tải.
Những cân nhắc về nhiệt độ, tốc độ và bôi trơn
Nhiệt độ : Vòng bi phải được thiết kế để hoạt động trong một phạm vi nhiệt độ cụ thể. Nhiệt độ cao có thể ảnh hưởng đến đặc tính vật liệu của cả lớp nền thép và bề mặt ổ trục, dẫn đến tăng độ mài mòn hoặc giảm khả năng chịu tải. Đối với các ứng dụng nhiệt độ cao, có thể sử dụng vật liệu có khả năng chịu nhiệt cao hơn, chẳng hạn như đồng hoặc hợp kim đặc biệt.
Tốc độ : Tốc độ hoạt động của ổ trục cũng ảnh hưởng đến thiết kế của nó. Các ứng dụng tốc độ cao yêu cầu vòng bi có thể chịu được lực ly tâm và duy trì sự bôi trơn ổn định khi quay nhanh.
Bôi trơn : Loại bôi trơn (dầu, mỡ hoặc bôi trơn khô) và sự sẵn có của hệ thống bôi trơn liên tục là những yếu tố quan trọng để đảm bảo ổ trục hoạt động hiệu quả. Việc lựa chọn chất bôi trơn sẽ ảnh hưởng đến ma sát, mài mòn và sinh nhiệt trong ổ trục.
Quy trình sản xuất
5.1 Kỹ thuật ốp và liên kết
Quy trình sản xuất vòng bi composite lưỡng kim bao gồm một số bước quan trọng, trong đó quan trọng nhất là lớp bọc và liên kết của hai vật liệu. Quá trình liên kết đảm bảo sự gắn kết chắc chắn và bền bỉ giữa lớp nền thép và bề mặt ổ trục, điều này rất quan trọng đối với hiệu suất tổng thể của ổ trục.
Phương pháp liên kết các lớp kim loại khác nhau
Tấm ốp : Tấm ốp là một quá trình trong đó một lớp mỏng của một vật liệu (ví dụ: đồng hoặc nhôm) được liên kết với một lớp dày hơn của vật liệu khác (ví dụ: thép). Điều này thường được thực hiện bằng cách sử dụng nhiệt và áp suất để kết hợp hai lớp lại với nhau. Sự liên kết có thể xảy ra thông qua các phương pháp như cán nóng, ép đùn hoặc thiêu kết, tùy thuộc vào vật liệu cụ thể được sử dụng.
Liên kết khuếch tán : Trong liên kết khuếch tán, nhiệt và áp suất được tác dụng lên các lớp kim loại trong môi trường được kiểm soát để cho phép các nguyên tử từ hai vật liệu khuếch tán và hình thành liên kết luyện kim. Quá trình này tạo ra sự liên kết bền chặt mà không cần đến chất kết dính hoặc vật liệu độn, đảm bảo sự gắn kết liền mạch và bền bỉ.
Liên kết nổ : Liên kết nổ là một kỹ thuật năng lượng cao trong đó điện tích nổ có kiểm soát được sử dụng để tăng tốc một lớp kim loại lên bề mặt của lớp khác. Quá trình này tạo ra một liên kết luyện kim giữa các lớp và thường được sử dụng cho các vật liệu khó liên kết bằng các phương pháp thông thường, chẳng hạn như nhôm và thép.
Đảm bảo độ bám dính mạnh mẽ và đáng tin cậy
Để đảm bảo độ bền và độ tin cậy của liên kết, nhà sản xuất phải kiểm soát cẩn thận nhiệt độ, áp suất và thời gian xử lý trong quá trình ốp hoặc liên kết. Bất kỳ sự không nhất quán nào trong liên kết đều có thể dẫn đến hỏng ổ trục, vì vậy điều cần thiết là vật liệu phải được chuẩn bị đúng cách và quy trình phải được kiểm soát chặt chẽ.
5.2 Gia công và hoàn thiện
Sau khi quá trình ốp hoặc liên kết hoàn tất, bước tiếp theo là gia công và hoàn thiện ổ trục theo kích thước chính xác. Điều này rất quan trọng để đảm bảo rằng ổ trục đáp ứng được dung sai yêu cầu và hoạt động hiệu quả.
Gia công chính xác cho độ chính xác kích thước
Gia công bao gồm cắt, mài và xoay ổ trục để đạt được kích thước và độ hoàn thiện bề mặt chính xác. Máy CNC (Computer Numerical Control) thường được sử dụng để đạt được độ chính xác và tính nhất quán cao. Bước này đảm bảo rằng ổ trục sẽ vừa khít với ứng dụng được chỉ định và sẽ hoạt động trơn tru mà không bị mài mòn quá mức.
Kỹ thuật hoàn thiện bề mặt
Sau khi gia công, bề mặt ổ trục thường được xử lý để cải thiện đặc tính ma sát và tăng cường khả năng chống mài mòn. Các kỹ thuật hoàn thiện bề mặt phổ biến bao gồm:
đánh bóng : Đánh bóng bề mặt ổ trục giúp làm phẳng mọi vùng gồ ghề, giảm ma sát và mài mòn.
Bắn Peening : Quá trình này bao gồm việc bắn phá bề mặt bằng các quả bóng thép nhỏ để tạo ra lớp ứng suất nén có thể cải thiện độ bền mỏi và khả năng chống mài mòn của ổ trục.
Lớp phủ : Một số vòng bi trải qua quá trình phủ bổ sung, chẳng hạn như mạ niken hoặc crom, để tăng cường hơn nữa khả năng chống ăn mòn hoặc đặc tính mài mòn của chúng.
5.3 Kiểm soát và kiểm tra chất lượng
Đảm bảo chất lượng và độ tin cậy của vòng bi composite lưỡng kim là điều cần thiết cho hiệu suất của chúng trong các ứng dụng quan trọng. Các biện pháp kiểm tra và kiểm soát chất lượng nghiêm ngặt là cần thiết để đảm bảo rằng mỗi vòng bi đều đáp ứng các tiêu chuẩn yêu cầu.
Phương pháp kiểm tra không phá hủy
Kỹ thuật kiểm tra không phá hủy (NDT) thường được sử dụng để phát hiện các khuyết tật trong ổ trục mà không làm hỏng nó. Những phương pháp này bao gồm:
Kiểm tra siêu âm : Được sử dụng để kiểm tra các khoảng trống hoặc vết nứt trên vật liệu có thể làm suy yếu liên kết giữa các lớp.
Kiểm tra bằng tia X : Phương pháp này có thể xác định các sai sót bên trong hoặc sự không nhất quán trong kết cấu ổ trục.
Kiểm tra hạt từ tính : Thường được sử dụng để phát hiện các vết nứt bề mặt và dưới bề mặt, đặc biệt là trong các ổ trục có đế bằng thép.
Kiểm tra hiệu suất trong các điều kiện khác nhau
Để đảm bảo ổ trục có thể chịu được các điều kiện sẽ gặp phải trong quá trình sử dụng, nó phải trải qua quá trình kiểm tra hiệu suất. Điều này có thể bao gồm:
Kiểm tra tải : Để kiểm tra khả năng chịu tải yêu cầu của ổ trục mà không bị biến dạng hoặc hư hỏng quá mức.
Nhiệt độ Testing : Để đánh giá hiệu suất của ổ trục trong cả điều kiện nhiệt độ cao và nhiệt độ thấp.
Thử nghiệm mài mòn : Để đo khả năng chống mài mòn và tuổi thọ của ổ trục trong các điều kiện vận hành thông thường.
Ứng dụng của vòng bi composite lưỡng kim
6.1 Ứng dụng ô tô
Vòng bi composite lưỡng kim được sử dụng rộng rãi trong ngành công nghiệp ô tô, chủ yếu trong các bộ phận động cơ và truyền động. Những vòng bi này được đánh giá cao nhờ khả năng chịu được tải trọng cao, giảm ma sát và nâng cao độ bền, tất cả đều cần thiết trong các ứng dụng ô tô.
Vòng bi động cơ: Trục khuỷu, thanh kết nối
Trong động cơ đốt trong, vòng bi composite lưỡng kim được sử dụng trong các bộ phận quan trọng như trục khuỷu và thanh nối. Những vòng bi này chịu được tải trọng cao và tốc độ quay liên tục, khiến chúng trở thành ứng cử viên lý tưởng cho công nghệ lưỡng kim. Lớp nền bằng thép cung cấp sự hỗ trợ kết cấu cần thiết, trong khi lớp chịu lực (thường là đồng hoặc nhôm) mang lại khả năng chống mài mòn tuyệt vời và độ ma sát thấp.
Vòng bi composite lưỡng kim được sử dụng trong các ứng dụng động cơ giúp cải thiện hiệu suất động cơ, giảm mức tiêu thụ nhiên liệu và tăng tuổi thọ tổng thể của các bộ phận động cơ. Khả năng duy trì ma sát thấp ngay cả ở nhiệt độ cao đảm bảo hoạt động trơn tru và sinh nhiệt ít hơn, góp phần mang lại hiệu suất tổng thể tốt hơn.
Các bộ phận truyền động: Ống lót, Vòng đệm lực đẩy
Vòng bi composite lưỡng kim cũng được sử dụng trong các bộ phận truyền động như ống lót và vòng đệm lực đẩy. Những bộ phận này phải chịu các điều kiện tải khác nhau, tốc độ quay nhanh và ứng suất đáng kể. Sự kết hợp của các vật liệu cho phép các vòng bi này vừa có khả năng chịu tải cao vừa có khả năng chống mài mòn tuyệt vời, đảm bảo hệ thống truyền động hoạt động đáng tin cậy.
Ngoài độ bền, vòng bi composite lưỡng kim trong hộp số giúp cải thiện hiệu suất tổng thể của hệ thống bằng cách giảm ma sát và mài mòn, giúp chuyển số mượt mà hơn và giảm chi phí bảo trì.
6.2 Ứng dụng công nghiệp
Vòng bi composite lưỡng kim cũng đóng một vai trò quan trọng trong máy móc và thiết bị công nghiệp. Những vòng bi này được tìm thấy trong các ứng dụng hạng nặng, bao gồm máy xây dựng, thiết bị khai thác mỏ và hệ thống thủy lực, nơi độ bền và khả năng chống mài mòn của chúng được đánh giá cao.
Máy móc hạng nặng: Thiết bị xây dựng, Máy khai thác mỏ
Máy móc hạng nặng được sử dụng trong xây dựng, khai thác mỏ và các ngành công nghiệp khác đòi hỏi các bộ phận có thể chịu được tải trọng cực lớn và điều kiện vận hành khắc nghiệt. Vòng bi composite lưỡng kim lý tưởng để sử dụng trong các máy này, chẳng hạn như trong trục bánh xe, trục truyền động và các bộ phận chịu tải cao khác.
Những vòng bi này giúp giảm ma sát và mài mòn, giúp kéo dài tuổi thọ của máy móc và giảm nhu cầu bảo trì thường xuyên. Sự kết hợp giữa lớp nền bằng thép chắc chắn và lớp ổ trục chịu mài mòn cho phép các ổ trục này chịu được lực mạnh liên quan đến các ứng dụng hạng nặng.
Hệ thống thủy lực: Máy bơm, động cơ, xi lanh
Các hệ thống thủy lực dựa vào chuyển động có kiểm soát của chất lỏng để truyền lực cũng được hưởng lợi từ việc sử dụng vòng bi composite lưỡng kim. Vòng bi được sử dụng trong máy bơm, động cơ và xi lanh phải hoạt động hiệu quả trong môi trường áp suất cao và duy trì hoạt động trơn tru dưới tải trọng dao động. Khả năng chịu tải cao và khả năng chống mài mòn của vòng bi composite lưỡng kim khiến chúng trở thành lựa chọn lý tưởng cho các hệ thống này, giúp giảm thời gian ngừng hoạt động và tăng độ tin cậy của máy móc thủy lực.
6.3 Ứng dụng hàng không vũ trụ
Ngành công nghiệp hàng không vũ trụ yêu cầu các bộ phận có thể hoạt động đáng tin cậy trong các điều kiện khắc nghiệt, chẳng hạn như tốc độ cao, tải trọng cao và phạm vi nhiệt độ rộng. Vòng bi composite lưỡng kim thường được sử dụng trong các ứng dụng hàng không vũ trụ quan trọng trong đó hiệu suất, độ bền và trọng lượng là những yếu tố quan trọng.
Linh kiện thiết bị hạ cánh
Vòng bi composite lưỡng kim được sử dụng trong các hệ thống thiết bị hạ cánh, nơi chúng phải chịu ứng suất cao trong quá trình cất cánh, hạ cánh và di chuyển. Vòng bi phải hỗ trợ trọng lượng của máy bay và đảm bảo chuyển động trơn tru của các cơ cấu bánh đáp. Sự kết hợp giữa khả năng chịu tải cao, khả năng chống mài mòn và chống ăn mòn làm cho vòng bi composite lưỡng kim rất phù hợp cho ứng dụng đòi hỏi khắt khe này.
Kiểm soát vòng bi bề mặt
Vòng bi composite lưỡng kim cũng được tìm thấy trong các bề mặt điều khiển như cánh hoa thị, thang máy và bánh lái. Những vòng bi này cần hoạt động trong điều kiện tốc độ cao trong khi vẫn duy trì khả năng điều khiển chính xác. Khả năng giảm ma sát và chống mài mòn của chúng đảm bảo rằng các bề mặt điều khiển phản ứng nhanh chóng và chính xác, điều này rất cần thiết cho sự an toàn và hiệu suất chuyến bay.
Cài đặt và bảo trì
7.1 Kỹ thuật lắp đặt đúng cách
Việc lắp đặt đúng vòng bi composite lưỡng kim là rất quan trọng để đảm bảo hiệu suất và tuổi thọ tối ưu. Việc lắp đặt không đúng cách có thể dẫn đến sai lệch, mài mòn quá mức hoặc hỏng ổ trục, có thể ảnh hưởng đến hoạt động của máy móc.
Đảm bảo căn chỉnh chính xác
Một trong những khía cạnh quan trọng nhất của việc lắp đặt là đảm bảo rằng ổ trục được căn chỉnh chính xác với các bộ phận giao phối của nó. Độ lệch có thể dẫn đến tải không đồng đều, có thể gây mòn cục bộ, tăng ma sát và hỏng ổ trục sớm. Điều cần thiết là phải kiểm tra cẩn thận sự căn chỉnh của ổ trục trong quá trình lắp đặt, đặc biệt là trong máy quay, nơi việc căn chỉnh chính xác là rất quan trọng để vận hành trơn tru.
Tránh hư hỏng trong quá trình cài đặt
Vòng bi composite lưỡng kim, đặc biệt là những vòng bi có lớp chịu lực mềm hơn như đồng hoặc nhôm, có thể dễ bị hư hỏng nếu xử lý sai trong quá trình lắp đặt. Tác động mạnh hoặc xử lý không đúng cách có thể gây hư hỏng bề mặt, dẫn đến vấn đề mài mòn hoặc thậm chí nứt. Để tránh điều này, điều quan trọng là phải sử dụng các công cụ và kỹ thuật thích hợp trong quá trình cài đặt. Sử dụng ống bảo vệ hoặc đệm đỡ trong quá trình xử lý có thể giúp ngăn ngừa hư hỏng bề mặt ổ trục.
7.2 Yêu cầu bôi trơn
Bôi trơn là điều cần thiết để vòng bi composite lưỡng kim hoạt động bình thường vì nó làm giảm ma sát, tản nhiệt và ngăn chặn sự tiếp xúc giữa kim loại với kim loại giữa ổ trục và trục hoặc các bộ phận chuyển động khác. Loại và lượng bôi trơn cần thiết phụ thuộc vào ứng dụng cụ thể và điều kiện vận hành.
Tầm quan trọng của việc bôi trơn thích hợp
Bôi trơn đóng một vai trò quan trọng trong việc kéo dài tuổi thọ của ổ trục composite lưỡng kim. Bôi trơn thích hợp sẽ giảm thiểu ma sát, giúp giảm mài mòn và tích tụ nhiệt. Nó cũng giúp phân phối tải đều hơn trên bề mặt ổ trục, ngăn ngừa hư hỏng cục bộ hoặc quá nhiệt. Nếu không được bôi trơn đầy đủ, ổ trục có thể có tốc độ mài mòn cao hơn, tăng ma sát và cuối cùng là hỏng hóc.
Các loại chất bôi trơn và ứng dụng của chúng
Dầu : Dầu là chất bôi trơn phổ biến nhất cho vòng bi composite lưỡng kim, đặc biệt là trong các ứng dụng chịu tải cao, tốc độ cao. Nó có hiệu quả trong việc giảm ma sát và tích tụ nhiệt, đồng thời có thể được sử dụng trong cả hệ thống bôi trơn dạng vung và cưỡng bức. Dầu khoáng, dầu tổng hợp hoặc dầu bán tổng hợp có thể được sử dụng tùy thuộc vào điều kiện vận hành, chẳng hạn như nhiệt độ và tốc độ.
Dầu mỡ : Mỡ thường được sử dụng cho vòng bi trong các ứng dụng tốc độ thấp hoặc những nơi không thể bôi trơn bằng dầu. Nó mang lại đặc tính bịt kín tốt hơn và có thể bôi trơn lâu dài hơn trong những điều kiện nhất định.
Bôi trơn khô : Trong một số ứng dụng không thể sử dụng chất bôi trơn truyền thống, vật liệu bôi trơn khô như lớp phủ PTFE (Polytetrafluoroethylene) hoặc MoS₂ (Molybdenum disulfide) sẽ được sử dụng. Những chất bôi trơn này thường được sử dụng trong chế biến thực phẩm, phòng sạch hoặc các môi trường khác mà việc bôi trơn ướt có thể gây bất lợi.
7.3 Kiểm tra và thay thế
Kiểm tra và bảo trì thường xuyên là điều cần thiết để đảm bảo hoạt động liên tục của vòng bi composite lưỡng kim. Theo thời gian, ngay cả những vòng bi tốt nhất cũng sẽ có dấu hiệu bị mòn và việc kiểm tra kịp thời có thể ngăn ngừa những hỏng hóc không mong muốn.
Dấu hiệu hao mòn và hư hỏng
Tiếng ồn hoặc rung quá mức : Những tiếng động hoặc rung động bất thường có thể cho thấy vòng bi bị mòn hoặc bị lệch. Những dấu hiệu này cần được giải quyết ngay lập tức để ngăn ngừa thiệt hại thêm.
Thiệt hại bề mặt có thể nhìn thấy : Các vết nứt, vết xước hoặc vết mòn trên bề mặt ổ trục là những dấu hiệu rõ ràng cho thấy ổ trục không còn hoạt động hiệu quả. Những vấn đề này có thể phát sinh do bôi trơn không đủ, sai lệch hoặc quá tải.
Nhiệt độ hoạt động tăng : Nhiệt độ tăng đáng kể trong quá trình vận hành là một dấu hiệu khác cho thấy ổ trục có thể bị ma sát hoặc mài mòn quá mức. Điều này có thể là do bôi trơn không đủ hoặc hư hỏng bề mặt ổ trục.
Khoảng thời gian thay thế được đề xuất
Khoảng thời gian thay thế khuyến nghị cho vòng bi composite lưỡng kim phụ thuộc vào ứng dụng, điều kiện vận hành và vật liệu vòng bi. Vòng bi trong môi trường chịu tải cao hoặc nhiệt độ cao có thể cần được kiểm tra và thay thế thường xuyên hơn. Tuy nhiên, nếu được bôi trơn và bảo dưỡng thích hợp, vòng bi composite lưỡng kim thường có thể tồn tại trong thời gian dài trước khi cần thay thế. Việc giám sát thường xuyên và tuân thủ các nguyên tắc của nhà sản xuất sẽ giúp tối đa hóa tuổi thọ của vòng bi và ngăn ngừa thời gian ngừng hoạt động không mong muốn.
Ưu điểm và nhược điểm
8.1 Lợi ích của Vòng bi Composite lưỡng kim
Vòng bi composite lưỡng kim mang lại nhiều ưu điểm, khiến chúng trở thành sự lựa chọn tuyệt vời cho các ứng dụng đòi hỏi hiệu suất và độ bền cao. Những lợi ích này rất quan trọng đối với các ngành công nghiệp như ô tô, hàng không vũ trụ và máy móc hạng nặng, những ngành cần độ tin cậy và hiệu quả về chi phí.
Khả năng chịu tải cao và chống mài mòn
Một trong những lợi ích chính của vòng bi composite lưỡng kim là khả năng chịu tải cao. Mặt sau bằng thép cung cấp khả năng hỗ trợ kết cấu chắc chắn, trong khi bề mặt chịu lực (thường được làm từ đồng, nhôm hoặc các vật liệu khác) mang lại khả năng chống mài mòn tuyệt vời. Sự kết hợp này cho phép ổ trục hoạt động tốt dưới tải nặng, giảm nguy cơ mài mòn hoặc hỏng hóc ngay cả trong môi trường đòi hỏi khắt khe.
Cải thiện sức mạnh mệt mỏi
Vòng bi composite lưỡng kim được thiết kế để chịu được các chu kỳ tải lặp đi lặp lại thường thấy trong các ứng dụng tốc độ cao và tải trọng cao. Sự kết hợp của các vật liệu giúp tăng cường khả năng chống mỏi, cho phép ổ trục hoạt động đáng tin cậy trong thời gian dài. Điều này đặc biệt quan trọng trong các ứng dụng như vòng bi động cơ, nơi các bộ phận phải chịu áp lực liên tục.
Hiệu quả chi phí
Vòng bi composite lưỡng kim cung cấp giải pháp tiết kiệm chi phí, đặc biệt khi so sánh với vòng bi hoàn toàn bằng kim loại hoặc gốm. Lớp nền bằng thép thường rẻ hơn so với các vật liệu khác và sự kết hợp của các vật liệu có thể mang lại hiệu suất vượt trội với chi phí thấp hơn. Ngoài ra, tuổi thọ dài và giảm yêu cầu bảo trì của vòng bi composite lưỡng kim giúp giảm chi phí vận hành tổng thể.
8.2 Hạn chế và cân nhắc
Mặc dù vòng bi composite lưỡng kim mang lại nhiều ưu điểm nhưng cũng có một số hạn chế và điểm cần lưu ý khi chọn chúng cho một ứng dụng cụ thể.
Khả năng ăn mòn trong một số môi trường nhất định
Bất chấp đặc tính chống ăn mòn của các vật liệu như đồng và nhôm, vòng bi composite lưỡng kim vẫn có thể dễ bị ăn mòn trong một số môi trường nhất định. Ví dụ, tiếp xúc với điều kiện có tính axit hoặc kiềm cao có thể dẫn đến sự xuống cấp của vật liệu ổ trục. Ngoài ra, trong các ứng dụng thường xuyên có độ ẩm hoặc hóa chất, phải đặc biệt chú ý đến việc lựa chọn vật liệu và lớp phủ để chống ăn mòn.
Sự phức tạp của sản xuất
Quy trình sản xuất vòng bi composite lưỡng kim có thể phức tạp và tốn thời gian hơn so với thiết kế vòng bi tiêu chuẩn. Việc liên kết hai kim loại khác nhau đòi hỏi các kỹ thuật chuyên dụng, chẳng hạn như lớp phủ, liên kết khuếch tán hoặc liên kết nổ, để đảm bảo liên kết chắc chắn và đáng tin cậy. Sự phức tạp này có thể dẫn đến chi phí sản xuất ban đầu cao hơn và có thể yêu cầu các biện pháp kiểm soát chất lượng nghiêm ngặt hơn.
Hiệu suất hạn chế trong môi trường khắc nghiệt
Mặc dù vòng bi composite lưỡng kim hoạt động tốt trong nhiều ứng dụng nhưng chúng có thể không phù hợp với môi trường nhiệt độ cực cao hoặc tốc độ cao. Đối với các ứng dụng yêu cầu hiệu suất cực cao, chẳng hạn như trong một số ứng dụng hàng không vũ trụ hoặc đua xe hiệu suất cao, các vật liệu chuyên dụng như gốm sứ hoặc hợp kim tiên tiến có thể phù hợp hơn. Ngoài ra, vòng bi lưỡng kim có thể có những hạn chế trong môi trường mà bề mặt ổ trục bị mài mòn hoặc ăn mòn nghiêm trọng trong thời gian dài.
Xu hướng tương lai của vòng bi composite lưỡng kim
9.1 Đổi mới về vật chất
Khi các ngành công nghiệp tiếp tục phát triển, nhu cầu về vật liệu và công nghệ tiên tiến cũng tăng theo. Tương lai của vòng bi composite lưỡng kim có thể sẽ được định hình bởi những cải tiến về vật liệu mang lại hiệu suất được cải thiện, tăng tuổi thọ và khả năng chịu được các điều kiện vận hành khắc nghiệt hơn.
Phát triển sự kết hợp hợp kim mới
Các nhà nghiên cứu không ngừng khám phá các kết hợp hợp kim mới có thể cải thiện hơn nữa tính chất của vòng bi composite lưỡng kim. Ví dụ, các hợp kim có khả năng chống mài mòn được nâng cao, độ bền mỏi cao hơn và khả năng chống ăn mòn được cải thiện đang được phát triển. Những cải tiến này có thể sẽ kéo dài tuổi thọ của vòng bi trong môi trường khắc nghiệt, giảm nhu cầu thay thế thường xuyên và cải thiện hiệu suất tổng thể.
Đặc biệt, ngành công nghiệp ô tô và hàng không vũ trụ có thể sẽ chứng kiến những tiến bộ trong việc kết hợp hợp kim nhẹ. Ví dụ, có thể tăng cường sử dụng các hợp kim nhôm tiên tiến, vừa mang lại độ bền vừa giảm trọng lượng, khiến chúng trở nên lý tưởng cho các phương tiện và máy bay hiệu suất cao.
Sử dụng lớp phủ tiên tiến
Sự phát triển của lớp phủ tiên tiến cho vòng bi composite lưỡng kim là một xu hướng đầy hứa hẹn khác. Những lớp phủ này có thể tăng cường khả năng chống mài mòn, chống ăn mòn và độ bôi trơn của bề mặt ổ trục, dẫn đến tuổi thọ dài hơn và hiệu suất tốt hơn. Các lớp phủ mới, chẳng hạn như lớp phủ carbon giống kim cương (DLC) hoặc gốm, có thể được giới thiệu để cải thiện khả năng hoạt động của ổ trục dưới tải trọng và nhiệt độ khắc nghiệt.
9.2 Những tiến bộ về thiết kế và sản xuất
Khi công nghệ sản xuất tiến bộ, sẽ có cơ hội cải thiện cả quy trình thiết kế và sản xuất vòng bi composite lưỡng kim, mang lại các sản phẩm hiệu quả hơn, tiết kiệm chi phí và hiệu suất cao hơn.
Thiết kế ổ trục được tối ưu hóa
Những tiến bộ trong tương lai trong các công cụ mô phỏng và thiết kế tính toán có thể dẫn đến hình dạng vòng bi được tối ưu hóa giúp phân phối tải tốt hơn và giảm mài mòn. Bằng cách sử dụng phần mềm mô phỏng, nhà sản xuất có thể thử nghiệm các thiết kế vòng bi khác nhau trước khi sản xuất, cho phép phát triển vòng bi hoạt động hiệu quả hơn và có tuổi thọ cao hơn.
Ví dụ, những cải tiến về kết cấu bề mặt và việc kết hợp các thiết kế nhiều lớp có thể giúp đạt được khả năng duy trì bôi trơn tốt hơn và giảm ma sát hơn nữa. Ngoài ra, các thiết kế cho phép tự bôi trơn hoặc bao gồm các rãnh để phân phối chất bôi trơn hiệu quả hơn có thể trở nên phổ biến hơn.
Cải tiến quy trình sản xuất
Tương lai của ngành sản xuất vòng bi composite lưỡng kim cũng có thể được hưởng lợi từ những tiến bộ trong sản xuất bồi đắp (in 3D) và đúc chính xác. Những công nghệ này có thể cho phép tạo ra các thiết kế ổ trục phức tạp hơn với dung sai chính xác hơn, cuối cùng là cải thiện hiệu suất và giảm lãng phí vật liệu.
Ngoài ra, khi tự động hóa và robot tiếp tục được cải thiện, hiệu quả sản xuất vòng bi có thể tăng lên, dẫn đến giảm chi phí và thời gian thực hiện nhanh hơn. Những tiến bộ này có thể làm cho vòng bi hiệu suất cao có giá cả phải chăng hơn và dễ tiếp cận hơn với nhiều ngành công nghiệp hơn.
Nghiên cứu điển hình
10.1 Nghiên cứu điển hình 1: Ứng dụng ô tô
Ví dụ chi tiết về vòng bi lưỡng kim trong động cơ
Vòng bi composite lưỡng kim được sử dụng phổ biến trong động cơ ô tô do khả năng chịu được tải trọng cao và giảm ma sát. Trong nghiên cứu điển hình này, chúng ta sẽ xem xét vai trò của ổ trục composite lưỡng kim trong trục khuỷu và thanh kết nối của động cơ đốt trong.
Nền
Trục khuỷu và thanh truyền là hai bộ phận quan trọng trong hệ truyền động của động cơ. Chúng chịu ứng suất cơ học cao khi động cơ hoạt động, với trục khuỷu chịu tải trọng tuần hoàn từ các pít-tông và thanh kết nối truyền các lực này đến trục khuỷu. Do đó, vòng bi được sử dụng trong các bộ phận này phải có khả năng chịu được lực cực lớn đồng thời giảm thiểu ma sát và mài mòn.
Thử thách
Thách thức chính đối với các vòng bi này là quản lý áp suất và ma sát cường độ cao trong quá trình vận hành động cơ. Vòng bi truyền thống thường bị mòn nhanh chóng, đặc biệt là ở tốc độ cao và nhiệt độ thường thấy trong môi trường động cơ. Điều này có thể dẫn đến việc bảo trì tốn kém và giảm hiệu suất động cơ.
Giải pháp
Vòng bi composite lưỡng kim, đặc biệt là vòng bi bằng đồng có mặt sau bằng thép, mang lại độ bền và độ bền cần thiết cho các bộ phận chịu ứng suất cao này. Lớp nền bằng thép cung cấp sự hỗ trợ kết cấu cần thiết, trong khi lớp chịu lực bằng đồng đảm bảo khả năng chống mài mòn và giảm ma sát tuyệt vời. Sự kết hợp này giúp kéo dài đáng kể tuổi thọ của vòng bi, giảm nguy cơ hỏng hóc và cải thiện hiệu suất tổng thể của động cơ.
Kết quả
Việc sử dụng vòng bi composite lưỡng kim trong trục khuỷu và thanh kết nối đã giúp cải thiện hiệu suất động cơ, giảm mức tiêu thụ nhiên liệu và nâng cao tuổi thọ tổng thể của động cơ. Khả năng giảm ma sát của vòng bi cũng giúp động cơ vận hành êm ái hơn, tạo ra ít nhiệt hơn và giúp xe chạy êm hơn.
10.2 Nghiên cứu trường hợp 2: Ứng dụng công nghiệp
Ví dụ chi tiết về vòng bi lưỡng kim trong máy móc hạng nặng
Máy móc hạng nặng được sử dụng trong xây dựng và khai thác mỏ hoạt động trong một số môi trường khó khăn nhất. Những máy này phải chịu tải trọng cực lớn, bụi bẩn và mức độ rung cao. Trong những điều kiện đòi hỏi khắt khe như vậy, hiệu suất và độ bền của vòng bi là rất quan trọng để duy trì chức năng của máy và giảm thiểu thời gian ngừng hoạt động.
Nền
Trong ứng dụng khai thác mỏ, máy đào lớn được sử dụng để đào và vận chuyển đất ở các mỏ lộ thiên. Thiết bị bao gồm một gầu quay và một cần cẩu được hỗ trợ bởi các vòng bi chịu tải nặng. Những vòng bi này chịu tải trọng hướng tâm và hướng trục cao, cũng như tiếp xúc với bụi bẩn và hơi ẩm, có thể làm tăng tốc độ mài mòn và dẫn đến hỏng vòng bi thường xuyên.
Thử thách
Môi trường vận hành khắc nghiệt, kết hợp với sự di chuyển liên tục và tải trọng nặng, là thách thức đáng kể đối với vật liệu ổ trục. Trong ứng dụng này, vòng bi không chỉ phải chịu áp lực cực lớn mà còn phải chịu đựng sự ô nhiễm từ bụi bẩn và nước, có thể dẫn đến rỉ sét và ăn mòn nếu không được bảo vệ đúng cách.
Giải pháp
Vòng bi bằng đồng có mặt sau bằng thép được chọn cho ứng dụng này do khả năng chống mài mòn tuyệt vời và khả năng chịu tải trọng xuyên tâm cao. Ngoài ra, lớp đồng có khả năng chống ăn mòn tốt, điều này rất cần thiết để bảo vệ vòng bi khỏi các tác nhân trong môi trường khai thác mỏ. Để nâng cao hơn nữa hiệu suất, các rãnh bôi trơn đã được tích hợp vào thiết kế ổ trục để đảm bảo cung cấp chất bôi trơn liên tục, ngay cả trong điều kiện bụi bặm và áp suất cao.
Kết quả
Việc sử dụng vòng bi composite lưỡng kim trong máy khai thác mỏ này giúp giảm thời gian ngừng hoạt động và chi phí bảo trì. Vòng bi có thể chịu được tải trọng lớn và các điều kiện khắc nghiệt, với độ mài mòn ít hơn đáng kể so với vòng bi truyền thống. Các rãnh bôi trơn đảm bảo rằng vòng bi tiếp tục hoạt động trơn tru, ngay cả khi có bụi bẩn và hơi ẩm, kéo dài tuổi thọ của chúng.
Kết luận
11.1 Tóm tắt các điểm chính
Vòng bi composite lưỡng kim cung cấp giải pháp mạnh mẽ cho các ứng dụng hiệu suất cao trong nhiều ngành công nghiệp. Bằng cách kết hợp sức mạnh của thép với đặc tính chống mài mòn và bôi trơn của các kim loại mềm hơn như đồng hoặc nhôm, các vòng bi này mang lại độ bền tuyệt vời, khả năng chịu tải cao và khả năng chống mỏi. Một số lợi ích chính của vòng bi composite lưỡng kim bao gồm:
Khả năng chịu tải cao : Lớp nền bằng thép cung cấp độ bền cần thiết để hỗ trợ tải nặng, trong khi lớp chịu lực xử lý ma sát và chống mài mòn.
Chống mài mòn : Thành phần của vật liệu ổ trục, thường là đồng hoặc nhôm, mang lại khả năng chống mài mòn vượt trội, ngay cả trong những môi trường đầy thách thức.
Chống ăn mòn : Vòng bi composite lưỡng kim thường được thiết kế bằng vật liệu chống ăn mòn, khiến chúng trở nên lý tưởng để sử dụng trong những môi trường cần quan tâm đến việc tiếp xúc với độ ẩm hoặc hóa chất.
sức mạnh mệt mỏi : Những vòng bi này được thiết kế để xử lý tải trọng lặp đi lặp lại mà không bị hỏng hóc, khiến chúng phù hợp cho nhu cầu sử dụng lâu dài và đòi hỏi khắt khe.
Vòng bi composite lưỡng kim được sử dụng rộng rãi trong các ứng dụng ô tô, công nghiệp và hàng không vũ trụ, góp phần nâng cao tuổi thọ và hiệu quả của máy móc và phương tiện.
11.2 Suy nghĩ cuối cùng
Khi chọn ổ trục cho một ứng dụng cụ thể, điều cần thiết là phải xem xét các yếu tố môi trường, yêu cầu về tải trọng và tuổi thọ mong muốn của bộ phận. Vòng bi composite lưỡng kim mang lại sự cân bằng về độ bền, độ bền và khả năng chống mài mòn, khiến chúng trở thành lựa chọn vững chắc cho nhiều ngành công nghiệp. Tuy nhiên, điều quan trọng là phải chú ý đến khả năng ăn mòn trong một số môi trường nhất định và sự phức tạp của quy trình sản xuất.
Khi các ngành công nghiệp tiếp tục phát triển, tương lai của vòng bi composite lưỡng kim có vẻ đầy hứa hẹn, với những tiến bộ về vật liệu, lớp phủ và quy trình sản xuất dẫn đến các sản phẩm hiệu quả hơn, tiết kiệm chi phí và hiệu suất cao hơn. Sự phát triển liên tục của các hợp kim mới và sự tích hợp các kỹ thuật sản xuất tiên tiến có thể sẽ nâng cao hơn nữa khả năng của vòng bi composite lưỡng kim, khiến chúng càng phù hợp hơn với nhiều ứng dụng đòi hỏi khắt khe.
Tóm lại, việc lựa chọn ổ trục composite lưỡng kim phù hợp cho ứng dụng của bạn đòi hỏi sự hiểu biết thấu đáo về các điều kiện vận hành và tính chất vật liệu. Với việc lắp đặt, bảo trì và bôi trơn thích hợp, vòng bi composite lưỡng kim có thể mang lại tuổi thọ sử dụng kéo dài và hiệu suất đáng tin cậy, giảm nhu cầu thay thế thường xuyên và giảm thiểu thời gian ngừng hoạt động.
